در سالهای اخیر و با گسترش شبکههای پرسرعت مبتنی بر فناوری نوری، تجهیزاتی مانند باکس فیبر نوری به عناصر جداییناپذیر زیرساختهای مخابراتی تبدیل شدهاند. این تجهیزات که در مسیر انتقال داده نقش رابط، محافظ و مرکز تقسیم را ایفا میکنند، کیفیت ارتباط و پایداری سیگنال را تا حد زیادی تحتتأثیر قرار میدهند.
باکس فیبر نوری چیست؟ (Fiber Optic Box)
باکس فیبر نوری یکی از اجزای کلیدی شبکههای نوری است که وظیفهای فراتر از یک محفظه ساده را بر عهده دارد. این تجهیز در اصل یک محیط استاندارد، ایمن و قابلاعتماد برای مدیریت کابلهای ورودی، مسیردهی فیبرها، نگهداری اسپلایسها، دسترسی به پورتها است که امکان توسعه شبکه را ایجاد میکند. چون فیبر نوری بسیار ظریف، حساس به آسیب و وابسته به شعاع خمش استاندارد است، به محفظهای نیاز دارد که از آن در برابر رطوبت، گردوغبار، ضربه و فشارهای مکانیکی محافظت کند. باکس دقیقاً همین نقش را ایفا میکند و اجازه میدهد تمام اتصالها در محیطی کنترلشده قرار بگیرند.
در بسیاری از پروژههای مخابراتی، باکسها بهعنوان نقاط مرزی میان کابلهای اصلی و مسیرهای انشعابی به کار میروند و کابل فیبر نوری در مسیر انتقال خود از مراکز مخابراتی به نقاط مختلفی در سطح شهر، ساختمانها، کوچهها و فضاهای داخلی میرسد و در این مسیر نمیتوان کابل اصلی را بدون هیچ واسطهای به تمام مشترکان رساند و به همین دلیل وجود نقطهای که امکان تقسیم، مدیریت و کنترل مسیر ارتباطی را فراهم کند ضروری است و باکس فیبر نوری این نقش را بر عهده دارد و به متخصصان اجازه میدهد بدون ایجاد آشفتگی در مسیر کابلها ساختار شبکه را مدیریت کنند
انواع باکس های فیبر نوری
انواع مختلفی از باکسهای فیبر نوری طراحی شدهاند که هر کدام با توجه به محل نصب، ظرفیت، نوع کاربرد، تعداد هستههای مورد نیاز و شرایط محیطی انتخاب میشوند. سیستمهای نوری امروز به گونهای هستند که بدون داشتن تجهیز مناسب برای محافظت و مدیریت فیبرها، کیفیت انتقال داده دستخوش افت میشود. از این رو تنوع باکسها به کارشناسان اجازه میدهد دقیقاً مدلی را انتخاب کنند که با نیازهای پروژه سازگار باشد. در ادامه هریک از مهمترین انواع این تجهیزات را با جزئیات بررسی میکنیم.

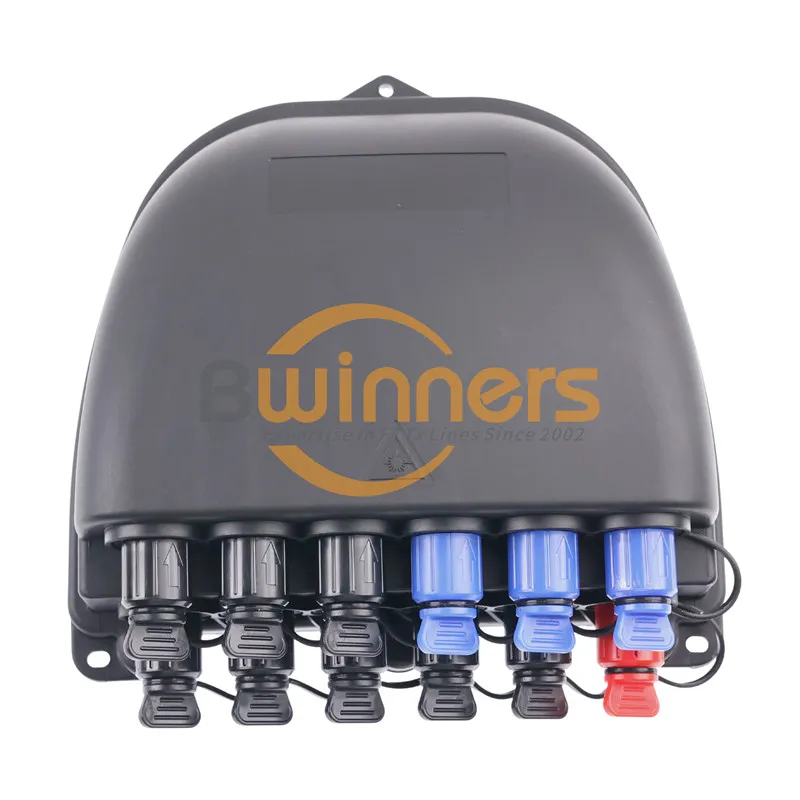

باکس فیبر نوری FAT
باکس FAT یا Fiber Access Terminal یکی از اصلیترین تجهیزات در پروژههای FTTH است؛ یعنی همان شبکههایی که فیبر را تا درب منازل یا محل کار کاربران منتقل میکنند. این باکس در مسیر دسترسی قرار میگیرد و معمولاً روی دیوارهای بیرونی ساختمانها، روی تیرهای برق، در ورودی مجموعهها یا در فضاهای نیمهخارجی نصب میشود. نقش مهم FAT ایجاد نقطه تقسیم برای کابل اصلی و تخصیص پورت به مشترکان مختلف است.
بدنه این باکسها اغلب از پلیمرهای مقاوم یا فلزات سبک ساخته میشود تا در برابر شرایط محیطی مانند باران، اشعه خورشید، گردوغبار، ضربه یا تغییر دما مقاوم باشد. یکی از نکاتی که در طراحی FAT لحاظ میشود، امکان دسترسی ساده برای تیمهای نصب و نگهداری است. از آنجا که FAT بهعنوان یک نقطه تقسیم محلی عمل میکند، تمام اسپلایسها، مسیرهای ورودی و خروجی، تریهای فیوژن و پورتهای مشترکین باید بهگونهای چیده شوند که هم منظم باشند و هم دسترسی سریع را ممکن کنند.
در بسیاری از پروژهها، FAT نقطهای است که کابل اصلی پس از ورود به محله، در آن تقسیم شده و مسیرهای مجزا برای هر واحد یا هر گروه از مشترکان تعریف میشود. به این ترتیب، بدون نیاز به دستکاری کابل اصلی، امکان اضافه شدن مشترکان جدید یا انجام تعمیرات فراهم میشود.
معرفی تعدادی از باکسهای فیبر نوری FAT
باکسهای FAT بسته به ظرفیت پروژه، در مدلها و ظرفیتهای مختلفی تولید میشوند. نمونههای رایج شامل مدلهای ۸، ۱۲، ۱۶، ۲۴ و حتی ۴۸ پورتی هستند. برخی از مدلها ویژه محیطهای کاملاً بیرونی طراحی شدهاند و استانداردهای ضدآب و ضدگردوغبار را بهصورت کامل پشتیبانی میکنند. برخی دیگر با طراحی کوچکتر و جمعوجور، برای ورودی ساختمانها یا نصب روی دیوار داخلی فضاهای خدماتی مناسب هستند. در برخی نمونهها امکان عبور چند کابل اصلی، چندین مسیر انشعاب و افزودن کاستهای بیشتر نیز وجود دارد تا در پروژههای گسترده، محدودیتی در مدیریت کابل ایجاد نشود.
باکس فیبر نوری ATB
باکس ATB یا Access Terminal Box در حقیقت آخرین نقطه قبل از ورود فیبر به تجهیزات داخلی کاربر است. این باکسها بیشتر برای محیطهای داخلی طراحی شدهاند و معمولاً در واحدهای مسکونی، شرکتها، دفاتر یا فضاهایی نصب میشوند که تجهیزات کاربر مانند ONT قرار میگیرد.
ATBها علاوه بر اینکه ظاهر مرتبتری برای کابلکشی فراهم میکنند، نقش حیاتی در محافظت از کابلهای نازک خانگی دارند. چون کابل فیبر نوری در بخش انتهایی بسیار ظریف است، کوچکترین خمشدگی یا فشار میتواند روی کیفیت سیگنال اثر بگذارد. ATB محیطی فراهم میکند که در آن کابل بهشکل استاندارد هدایت شده و پورت خروجی برای اتصال به تجهیزات کاربر در دسترس باشد.
اندازه کوچک، طراحی ظریف، امکان نصب سریع روی دیوار و مدیریت پورتهای SC یا LC از ویژگیهای رایج این نوع باکس است. وجود ATB علاوه بر نقش حفاظتی، نظم بصری محیط را نیز افزایش میدهد و تجربه کاربر را استانداردتر میکند.
معرفی تعدادی از باکسهای فیبر نوری ATB
باکسهای ATB عموماً در مدلهای یک یا دو پورت عرضه میشوند. این مدلها با هدف استفاده در محیطهای داخلی طراحی شدهاند و از نظر وزن و ابعاد بسیار سبک و کوچک هستند. برخی مدلها ورودیهای چندگانه دارند تا تکنسین بتواند کابل را از مسیرهای متفاوت وارد باکس کند، و برخی دیگر دارای کاست کوچک داخلی برای مدیریت دقیق محل اتصال هستند. وجود درپوش محافظ، ساختار امن برای جلوگیری از خمشدگی و طراحی مینیمال از ویژگیهای مهم این باکسهاست.
کاست فیبر نوری
کاست فیبر نوری یکی از قطعات مهم در مدیریت اسپلایسها و فیوژنهاست. چون اتصال دو رشته فیبر فرایندی حساس است و میزان انحنا یا فشار روی محل اتصال میتواند باعث افت سیگنال شود، کاست محلی استاندارد برای نگهداری این اتصالها فراهم میکند. در کاست، فیبرهای فیوژنشده با شعاع استاندارد قرار میگیرند و هیچ فشاری روی نقطه اتصال وارد نمیشود.
کاستها معمولاً در داخل باکسهای FAT، ODF یا ODC استفاده میشوند و به تکنسین اجازه میدهند اتصالات زیادی را در یک محفظه منظم مدیریت کند. در پروژههایی که حجم اتصالها بالا است و فیبرهای متعددی باید فیوژن شوند، استفاده از کاست مناسب یک الزام استاندارد محسوب میشود.
معرفی تعدادی از کاستهای فیبر نوری
کاستها در مدلهای کشویی، ثابت یا مدولار طراحی میشوند. ظرفیت هر کاست بسته به نوع آن متفاوت است و مدلهایی وجود دارد که میتوانند چند ردیف اسپلایس را در خود نگه دارند. این تجهیزات معمولاً با توجه به نوع باکس انتخاب میشوند تا هماهنگی بین ظرفیت اسپلایسها و فضای داخلی باکس حفظ شود.
ODF یا فریم توزیع کابل نوری
ODF یا Optical Distribution Frame یکی از مهمترین تجهیزات در مراکز مخابراتی، اتاقهای سرور، سوییچسنترها و پاپسایتهاست. ODF محلی است که کابلهای اصلی و فرعی فیبر نوری بهصورت کاملاً استاندارد وارد، مدیریت و از آن خارج میشوند. وجود ODF باعث میشود مسیر ارتباطی شبکه بهصورت کاملاً سازمانیافته کنترل شود.
در ساختار ODF معمولاً پچپنلها، کاستها و محلهای دقیق عبور کابل تعبیه شده است که کمک میکند کابلها بدون فشار، خمشدگی یا آشفتگی مدیریت شوند. این طراحی دقیق باعث میشود در عملیات نگهداری، تعمیر یا توسعه شبکه، کارشناسان بتوانند بهسرعت مسیرها را تشخیص دهند و تغییرات لازم را انجام دهند.
در شبکههای گستردهای که حجم تبادل داده بالا است، ODF یک تجهیز ضروری محسوب میشود. این فریم اجازه میدهد دهها یا حتی صدها مسیر ارتباطی بدون تداخل کنار هم قرار بگیرند و در صورت توسعه شبکه، فضای کافی برای پورتها وجود داشته باشد.
ODC یا کابینتهای توزیع فیبر نوری
ODC کابینتی است که معمولاً در معابر شهری، محلهها یا فضاهای نیمهخارجی نصب میشود و مانند یک مرکز تقسیم محلی عمل میکند. این کابینتها ظرفیت بالایی دارند و میتوانند دهها مسیر فیبر ورودی و خروجی را مدیریت کنند.
در ساخت ODC معمولاً از فلزات مقاوم و پوششهای ضد خوردگی استفاده میشود تا در برابر رطوبت، آلودگی، تابش خورشید و تغییرات دمایی مقاومت داشته باشد. داخل ODC بخشهای مختلفی مانند رکهای کوچک، کاستها، پچپنلها و مسیرهای عبور کابل قرار دارد. این ساختار کمک میکند اتصالات حساس فیبر نوری در محیطی ایمن حفظ شوند.
در شبکههای شهری که تعداد مشترکان زیاد است و نیاز به مدیریت مسیرهای متعدد وجود دارد، وجود ODC یک الزام اساسی است. این کابینت نقطهای برای اتصال کابلهای اصلی به کابلهای فرعی بوده و امکان توسعه شبکه را نیز فراهم میکند.
باکس فیبر نوری TB
باکس TB یکی از تجهیزاتی است که برای تقسیم محدود و مدیریت مسیرهای کوچکتر استفاده میشود. این باکس بیشتر در فضاهای داخلی یا نیمهخارجی نصب میشود و برای پروژههایی مناسب است که نیاز به مدیریت چند مسیر محدود دارند. اگرچه ساختار آن نسبت به ODF یا FAT سادهتر است، اما نقش مهمی در حفظ استانداردهای ارتباطی دارد.
اندازه کوچک، طراحی جمعوجور و امکان استفاده در فضاهای محدود باعث شده این باکس انتخاب خوبی برای مسیرهای فرعی، ورودی واحدها یا نقاطی باشد که نیاز به انشعاب محدود دارند. باکس TB در بسیاری از پروژهها بهعنوان نقطه عبور یا دسترسی سریع استفاده میشود.
سوالات متداول
۱. باکس فیبر نوری چه کاربردی در شبکههای مخابراتی دارد؟
باکس فیبر نوری بهعنوان نقطهای امن و استاندارد برای قراردادن اتصالات نوری، اسپلایسها، کاستها و رابطهای مشترکین عمل میکند. این باکسها مانع ورود رطوبت، گردوغبار و فشارهای مکانیکی به محل اتصال میشوند و با ایجاد یک محیط پایدار، کیفیت و پایداری شبکههای فیبر نوری را در طولانیمدت حفظ میکنند. در بسیاری از پروژههای شهری و سازمانی، وجود این باکسها برای مدیریت رشتههای متعدد کابل و اجرای اصولی شبکه یک الزام است.
۲. تفاوت FAT با ATB در چیست؟
باکسهای FAT برای توزیع فیبر در محیطهای بیرونی و در مسیرهای بین راهی استفاده میشوند و معمولاً ظرفیت بالاتری دارند. باکس ATB در داخل ساختمان قرار میگیرد و محل اتصال نهایی فیبر مشترک تا تجهیزات کاربر مثل ONT است. به بیان ساده، FAT نقش توزیعکننده خیابانی را دارد و ATB نقش خروجی نهایی داخل محل کاربر را ایفا میکند.
۳. آیا باکسهای فیبر نوری قابل نصب روی دیوار هستند؟
بسیاری از باکسهای فیبر نوری مانند ATBها و برخی مدلهای FAT و TB برای نصب روی دیوار طراحی شدهاند. این طراحی کمک میکند که مسیر کابلکشی در محیط داخلی یا بیرونی کوتاهتر شده و مدیریت شبکه آسانتر شود. نصب روی دیوار همچنین به جلوگیری از آسیبهای احتمالی ناشی از ضربه یا تماس مستقیم کمک میکند.
۴. کاست فیبر نوری چه نقشی در داخل باکس دارد؟
کاست در واقع محفظهای داخلی است که برای منظم کردن فیبرهای اسپلایسشده به کار میرود. این کاستها مسیرهای انحنا و شیارهایی دارند که مانع از شکست نور یا آسیب دیدن تارها میشود. وجود کاست باعث میشود فرایند نگهداری، تعمیرات یا اضافهکردن ظرفیت جدید بدون ایجاد آشفتگی در ساختار داخلی باکس انجام شود.
۵. آیا ODF همان باکس فیبر نوری است؟
ODF یا فریم توزیع نوری، تجهیز بزرگتری نسبت به یک باکس معمولی است و معمولاً در اتاقهای مخابرات، مراکز داده و رکهای ارتباطی قرار میگیرد. این فریم برای مدیریت حجم بالای ورودی و خروجی فیبرها استفاده میشود. باکس فیبر نوری یک محفظه کوچکتر و محدودتر است؛ اما ODF یک سامانه کامل برای پچپنلها، کاستها و اتصالات سازمانی محسوب میشود.
۶. آیا باکسهای فیبر نوری در برابر آب و گردوغبار مقاوماند؟
بسیاری از باکسهای FAT، TB و ODC دارای استانداردهای IP هستند و در برابر باران، گردوغبار، رطوبت و شرایط دمایی ناپایدار مقاومت دارند. البته میزان مقاومت به نوع کاربرد بستگی دارد. مدلهای داخلی مانند ATB معمولاً نیازی به این سطح از محافظت ندارند و بیشتر بر دسترسی آسان و ظاهری مناسب تمرکز میکنند.
۷. باکس فیبر نوری چگونه باعث بهبود کیفیت انتقال داده میشود؟
این باکسها با جلوگیری از شکست فیبر، جلوگیری از ورود آلودگی به محل اتصال و محافظت کامل از اسپلایسها، پایداری سیگنال را افزایش میدهند. هرگونه اختلال در محل اتصال میتواند باعث افت کیفیت یا قطعی شود؛ بنابراین استقرار صحیح این تجهیزات موجب افزایش سرعت، کاهش تلفات و اطمینان بیشتر در شبکه میشود.
۸. آیا نصب باکس فیبر نوری نیاز به تخصص دارد؟
نصب این باکسها باید توسط تکنسین یا فردی انجام شود که با اصول کابلکشی نوری، شعاع خم، استانداردهای اسپلایس و نحوه عبور کابل آشنا باشد. کوچکترین خطای انسانی میتواند منجر به شکست فیبر، افت سیگنال یا آسیب به کاستها شود. به همین دلیل در پروژههای حرفهای، نصب باکسهای نوری همیشه توسط تیمهای متخصص انجام میشود.
۹. عمر مفید باکس فیبر نوری چقدر است؟
اگر جنس باکس از مواد مقاوم در برابر UV، حرارت و فشار محیطی ساخته شده باشد، میتواند بیش از ده سال عمر مفید داشته باشد. در محیطهای داخلی معمولاً زمان بیشتری دوام میآورند، اما در محیطهای بیرونی باید در برابر تغییرات دما، نور خورشید و رطوبت مقاوم باشند. انتخاب نوع مناسب بر اساس محل نصب، تأثیر مستقیم بر دوام آن دارد.
۱۰. برای پروژههای سازمانی ODF بهتر است یا FAT؟
در پروژههایی که حجم زیادی از فیبرها باید مدیریت شوند، مانند ساختمانهای چندطبقه یا سایتهای مخابراتی، استفاده از ODF بهترین گزینه است. اما برای توزیع مسیرهای بیرونی در شبکههای شهری یا FTTx معمولاً FATها انتخاب میشوند. هر دو تجهیز مکمل یکدیگرند و انتخاب بین آنها بر اساس نقش شبکه در آن بخش انجام میشود.
جمعبندی
در این مقاله تلاش شد تصویری کامل، دقیق و درعینحال روان از این موضوع ارائه شود که باکس فیبر نوری چیست و انواع آن چه نقشی در شبکههای ارتباطی دارند. تجهیزات مختلفی مانند FAT، ATB، ODF، ODC، کاستهای فیبر نوری و همچنین باکس TB، هر یک بنا بر ساختار و ظرفیت خود بخشی از مسیر انتقال داده را مدیریت میکنند. این تجهیزات کمک میکنند شبکههای نوری با حداکثر پایداری، ایمنی و کیفیت فعالیت کنند و امکان توسعهپذیری نیز همیشه فراهم باشد.
