دستگاه فیوژن
نمایش همه 15 نتیجهمرتبسازی بر اساس جدیدترین

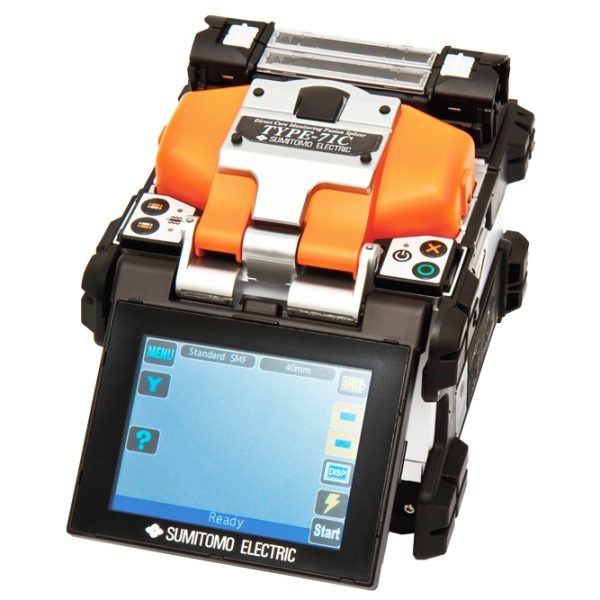

300,000,000 تومانقیمت اصلی 300,000,000 تومان بود.270,000,000 تومانقیمت فعلی 270,000,000 تومان است.دستگاه فیوژن سومیتومو sumitomo Type-71C (کارکرده)
دستگاه فیوژن
دستگاه فیوژن فیبر نوری به منظور ایجاد اتصال بین دو کابل نوری استفاده می شود. در این دستگاه از گرما برای اتصال فیبرهای نوری به یکدیگر استفاده می شود.
کاربرد دستگاه فیوژن
• اتصال کابلها برای کابل کشی فیبر نوری
• ترمیم قطع شدگی و خرابی کابل فیبر نوری و اتصال مجدد آنها
• اتصال کانکتور به کابل
• اتصال کابلهای درونی به بیرونی ساختمانها
قابلیتهای دستگاه فیوژن
دستگاههای پیشرفته فیوژن فیبر نوری امکانات زیادی را در اختیار کاربر قرار میدهد که در ادامه به آنها اشاره میشود.
• اتصال کابلهای فیبر نوری در ابعاد و جنسهای مختلف با کمترین ضریب خطا
• قابلیت حمل و نقل
• دارای باتری با ظرفیت بالا برای صد تا دویست بار عمل فیوژن
• داشتن نمایشگر برای دیدن فرآیند فیوژن
• امکان محاسبه و نمایش تلفات فیوژن
• عمر بالای الکترود تا ۴۰۰۰ عمل فیوژن
• توانایی ذخیره کردن نقطه اتصالها به منظور بررسی دوباره
• محافظت در برابر باد هنگام عمل فیوژن
انواع دستگاههای فیوژن فیبر
دستگاههای فیوژن فیبر نوری امروزه عمدتا از نوع لیزر یا قوس الکتریکی هستند. قبل از انجام عمل فیوژن این دستگاهها باید برنامه ریزی شوند و پس از آن بسیاری از وظایف خود را به شکل خودکار انجام خواهند داد. از این رو کاربر کار راحتتری نسبت به دستگاه قدیمی خواهد داشت.
در دستگاههای قدیمی که بیشتر از نوع میکروسکپی دستی و تکنولوژی حرارتی گازی بودند، اغلب کارها باید به دست کاربر انجام میگرفت و کیفیت فیوژن به مقدار زیادی بسته به مهارت و دقت کاربر داشت. اما با دستگاههای خودکار و پیشرفته نقش کاربر در کیفیت کار به شکل قابل ملاحظهای کم شده است.
راهنمای انتخاب دستگاه جوش فیبرنوری (دستگاه فیوژن) :
یکی از مواردی که در رابطه با دستگاه جوش (Fusion Splicer) باید مورد توجه قرار داد، این است که متناسب با اینکه چه کاری در دست اقدام دارید؛ یکی از انواع آن را انتخاب کنید.
1 . انتخاب دستگاه براساس نوع ساختار رشته های فیبرنوری
کابل هایی که برای ساختار شبکه تعبیه شده اند یکی از دو نوع فیبرهای تک رشته ای (Single Fiber) ویا فیبر های ریبونی (Ribbon Fiber) میباشند. دستگاه جوش فیبر ریبونی، می تواند عملیات جوش فیبرهای چند حالته را به طور همزمان انجام دهد و از جمله مزایایی که دارد استفاده ی کارآمد از فضای سیم کشی شده است و همچنین زمان کوتاهتری برای حمل آن به محل کار خود نیاز دارد. به عبارت دیگردر حین طراحی، دستگاه جوش فیبر تک حالته، امکان هماهنگی با دقت بسیار بالا را فراهم میکند که خود دارای مزیت افت کم است.
2 . انتخاب دستگاه براساس نوع حالت الیاف فیبرنوری
برای شبکه های نوری پیشرفته، متناسب با اینکه اهدافشان چیست، هر سازنده ی فیبر به طور مستقل، طراح و تولید و فروش خود را در جهان دارد که نه تنها فیبرهای استانداردSM وMM ، بلکه در انواع مختلف دیگری را هم شامل می شود مانند:BIF (با ویژگی عدم حساسیت دربرابر خمش تارهای فیبرنوری، که کمترین حساسیت در برابر فشار و مخصوصا خمیدگی را دارد) و NZDSF (با پراکندگی زیرصفر که برای غلبه برمشکل پراکندگی فیبراست). به عبارت دیگر بتواند فیبر مورد نظر را با دقت بالا و افتی کم شناسایی کند، که دستگاه جوش تک رشته ای (Single Fiber) شرکت ما، از جمله تولیدات مناسب برای همین امر است که از فیوژن مدل T-55 آغاز می شود تا مدل اخیر72c .
3 . انتخاب براساس نوع شبکه
برای انجام عملیات جوش در ساختمان شبکه، نقاطی که ممکن است چندین کیلومتر از هم جدا شده باشند، بدین وسیله متصل میشود. گاهی اوقات ده ها و صد ها نقطه اتصال جوش لازم است. به همین دلیل برای ایجاد این اتصالات و جوش با حداقل هزینه در افت، دستگاه فیوژن 72c بسیار موثر است. دستگاه جوشی که مختص حوزه های FTTH باشد، مدل T-400 است و برای مواردی که نهایتا نیاز به 1 مایل اتصال در شبکه های FTTH با افت بسیار کم دارند، مدل T-55 از موارد شناخته شده برای این شبکه ها است.
4 . انتخاب دستگاه براساس نوع شرایط محیطی
همراه با افزایش ظرفیت انتقال از شبکه ها و یا ارتباطات درون داده ها، کابل های فیبرنوری فیبر های تک رشته ای (Single Fiber) تبدیل به هسته های چند رشته ای شده اند و هسته های آن از 100 عدد به هزار افزایش یافته است. از طرفی، مهم ترین مسئله این است که انجام عملیات جوش و عملیات Sleeveدر کمترین زمان انجام شود.

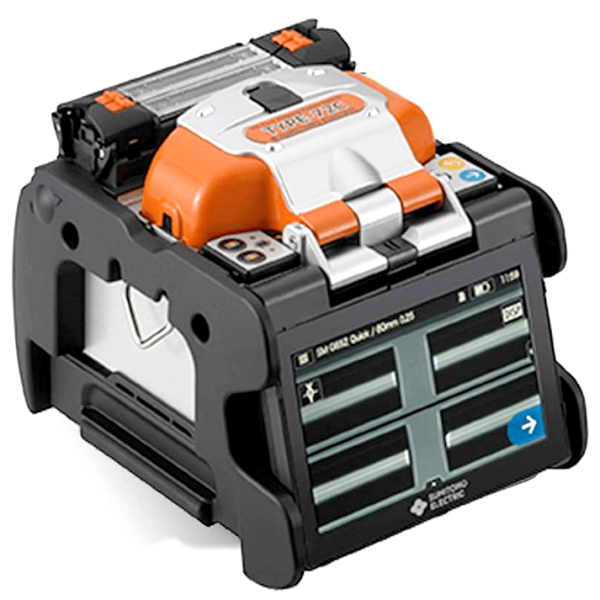

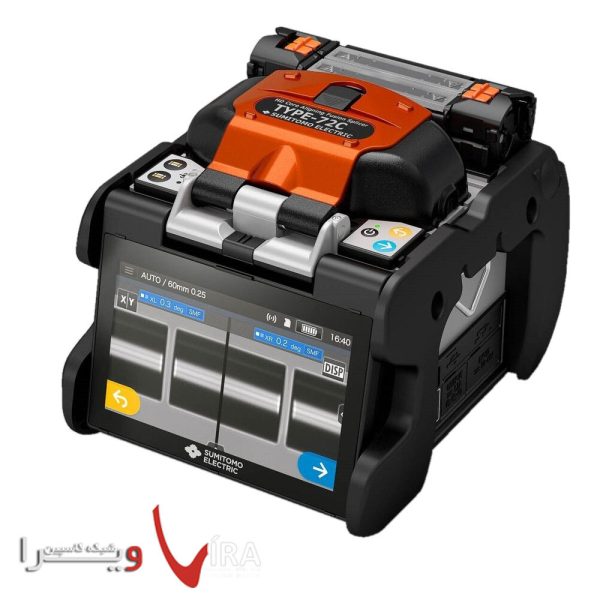

مدل 72c با سرعت انجام جوش در حدود 6 ثانیه که یک رکورد جهانی است، و انجام عملیاتSleeve درحدود 14 ثانیه، در بهترین سطح خود برای این کار است. برعکس، برای استفاده از دستگاه فیوژن در حوزه FTTH، ممکن است فقط تعداد محدودی به دلیل شرایط سخت محیطی برای عملیات جوش وجود داش ه باشد، مانند قرار گرفتن درون استخر یا لبه ی بام و یا در گوشه ای اتاق های MDF. در این گونه از محیط ها، خصوصا دستگاه جوش حوزه FTTH که سبک وزن و به راحتی قابل اجرا باید باشند، مدلT-400 و مدل 201e بسیار مناسب است.
نکته ی دیگری که باید توجه کرد این است که هنگامی که میخواهیم یکی از تولیدات فیوژن برای انجام در محیط مورد نظر انتخاب کرد، دارای ویژگی هایی هستند که شامل مقاومت در برابر خاک، باران و مقاومت در برابر ضربه و فشار و تحمل شرایط محیطی برای انجام عملیات جوش در ارتفاع بالا است.
هم اکنون اکثر دستگاه های فیوژن از تکنولوژی لنز های میکروسکوپی استفاده می کنند که با داشتن نمایشگرTFT LCD بهترین کیفیت جوش را در هنگام ارتعاش قوص الکتریکی به نمایش می گذارند.
در این دستگاه ها عمده عمل جوش توسط دستگاه فیوژن صورت می گیرد و تنها60% فیوژن به دقت اپراتور بستگی دارد گرچه تنظیمات دستگاه نیز به عهده ی اپراتور است.
دستگاه فیوژن فیبر نوری در صنعت ارتباطات و مخابرات کارایی گسترده ای دارند, شبکه های فیبر نوری سرعت بالایی دارند و دقت انتقال اطلاعات نیز در آنها گسترده می باشد همچنین پایین بودن میزان افت اطلاعات و دیتا در این نوع ارتباطات بسیار اندک و ناچیز است.
در حال حاضر تمامی کشور های پیشرفته دارای صنعت مخابراتی_رادیویی و رسانه ای فیبر نوری می باشند و تنها کشورهای در حال توسعه به علت عدم شناخت از تکنولوژی فیبر نوری و یا عدم توانایی در پرداخت هزینه های تکتولوژی فیبر نوری از این نوع شبکه استفاده نمی کنند . تقریبا تمامی خطوط اینترنت پر سرعت دنیا فیبر نوری می باشند . بسیاری ازBTS های مخابراتی نیز در جمع شبکه های فیبر نوری در نقاط مختلف دنیا قرار دارند. بنابر این دستگاه های فیوژن مهمترین عمل را در ارتباط بین کابلهای فیبر نوری انجام می دهد.
دستگاه فیوژن الکتریکی ابزاری است برای اتصال دائمی فیبرهای نوری به یکدیگر. این اتصال با استفاده از قوس الکتریکی کنترلشده انجام میشود که دو سر فیبر را ذوب کرده و بهصورت دقیق به هم متصل میکند و نتیجهی آن یک اتصال کم افت و مقاوم است.

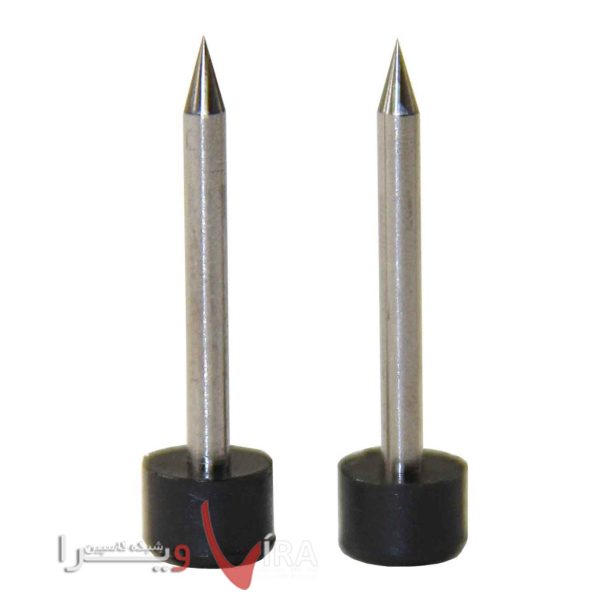

اجزای اصلی دستگاه شامل نمایشگر برای نمایش مراحل کار و تصویر بزرگنمایی شده فیبرها، گیرهها و نگهدارندههای فیبر برای ثابت نگه داشتن، سیستم هممحوری که میتواند به روش Cladding Alignment یا Core Alignment باشد، الکترودها برای ایجاد قوس الکتریکی و ذوب کردن فیبرها، هیتر برای حرارت دادن به اسلیو حرارتی و باتری و منبع تغذیه برای استفاده در شرایط مختلف است. روند کار دستگاه به این صورت است که ابتدا دو سر فیبر آمادهسازی و در گیرهها قرار داده میشوند، سطح مقطع روی نمایشگر نشان داده میشود، دستگاه بهصورت خودکار عملیات هممحوری را انجام میدهد، سپس با قوس الکتریکی دو سر فیبر ذوب و به هم متصل میشوند و میزان افت روی نمایشگر ظاهر میشود و در پایان اسلیو حرارتی روی اتصال قرار گرفته و در هیتر جمع میشود تا محافظت کامل ایجاد گردد.
دستگاه فیوژن انواع مختلفی دارد از جمله نوع Core Alignment Splicer که دقیق و کم افت است، نوع Cladding Alignment Splicer که اقتصادیتر است و نوع Mass Fusion Splicer که برای جوش همزمان چند فیبر روبانی کاربرد دارد.
از مزایای آن میتوان به افت بسیار کم (حدود ۰.۰۱ تا ۰.۱ دسیبل)، بازتاب ناچیز، اتصال دائمی و مقاوم و سرعت بالا اشاره کرد. از معایب آن قیمت زیاد، نیاز به اپراتور ماهر و نیاز به نگهداری منظم مثل تمیز کردن یا تعویض الکترودها و کالیبراسیون است. کاربرد این دستگاه در پروژههای مخابراتی مانند FTTH و FTTx، دیتاسنترها، شبکههای بینشهری و بینالمللی و همچنین پروژههای صنعتی و نظامی است.
