با گسترش استفاده از فیبر نوری در شبکههای ارتباطی، صنعتی و زیرساختی، اطمینان از سلامت و عملکرد صحیح این بستر انتقال اهمیت ویژهای پیدا کرده است. تست فیبر نوری مجموعهای از روشها و فرآیندهاست که برای بررسی کیفیت لینک نوری، شناسایی مشکلات احتمالی و تضمین عملکرد پایدار شبکه به کار میرود.
تعریف تست فیبر نوری
تست فیبر نوری به فرآیند ارزیابی مسیر انتقال نور در کابلهای فیبر نوری گفته میشود که طی آن پارامترهایی مانند تضعیف سیگنال، پیوستگی مسیر، کیفیت اتصالات و سلامت فیزیکی فیبر بررسی میشود. از آنجایی که سیگنال در فیبر نوری بهصورت نور منتقل میشود، مشکلات این بستر برخلاف کابلهای مسی معمولاً با چشم قابل تشخیص نیستند و نیاز به دستگاه تست فیبر نوری دارند.
هدف اصلی از تست فیبر نوری، اطمینان از این موضوع است که لینک نصبشده مطابق با استانداردهای فنی طراحی عمل میکند و قادر است دادهها را بدون افت محسوس کیفیت منتقل کند. این تستها هم در زمان نصب اولیه و هم در مراحل نگهداری و عیبیابی شبکه انجام میشوند.
هدف از انجام تست فیبر نوری
هدف از انجام تست فیبر نوری تنها تأیید سالم بودن کابل نیست، بلکه بررسی عملکرد واقعی کل مسیر نوری است. در یک لینک فیبر نوری، عواملی مانند کیفیت کانکتورها، میزان تمیز بودن سطوح اتصال، خمیدگی کابل و حتی شرایط محیطی میتوانند بر انتقال نور تأثیر بگذارند به عبارتی میتوان گفت تست فیبر نوری کمک میکند این عوامل بهصورت دقیق شناسایی شوند.
از سوی دیگر، انجام تستهای استاندارد باعث میشود مشکلات بالقوه پیش از تبدیل شدن به خرابیهای جدی شناسایی شوند. این موضوع بهویژه در شبکههای حساس و سیستمهایی که وابسته به ارتباط پایدار هستند، اهمیت بالایی دارد. تست فیبر نوری در واقع ابزاری برای کاهش ریسک، افزایش پایداری و حفظ کیفیت شبکه در بلندمدت محسوب میشود.
انواع تستهای فیبر نوری
روشهای مختلفی برای تست فیبر نوری وجود دارد که هرکدام بخش خاصی از عملکرد لینک را بررسی میکنند. انتخاب روش مناسب به هدف تست و شرایط پروژه بستگی دارد.
تست تضعیف (Insertion Loss Test)
تست تضعیف یکی از اصلیترین روشهای تست کابل فیبر نوری است که میزان افت توان سیگنال نوری در طول مسیر را اندازهگیری میکند. در این روش بررسی میشود که چه مقدار از توان نور ورودی، پس از عبور از کابل و اتصالات، به انتهای لینک میرسد. هر لینک فیبر نوری بهصورت طبیعی دارای مقداری تضعیف است، اما اگر این مقدار از حد استاندارد بیشتر باشد، نشاندهنده وجود مشکل در مسیر است.
این روش معمولاً با استفاده از پاورمتر نوری و منبع نور انجام میشود و برای تأیید کیفیت کلی لینک و تطابق آن با مقادیر طراحیشده کاربرد دارد.

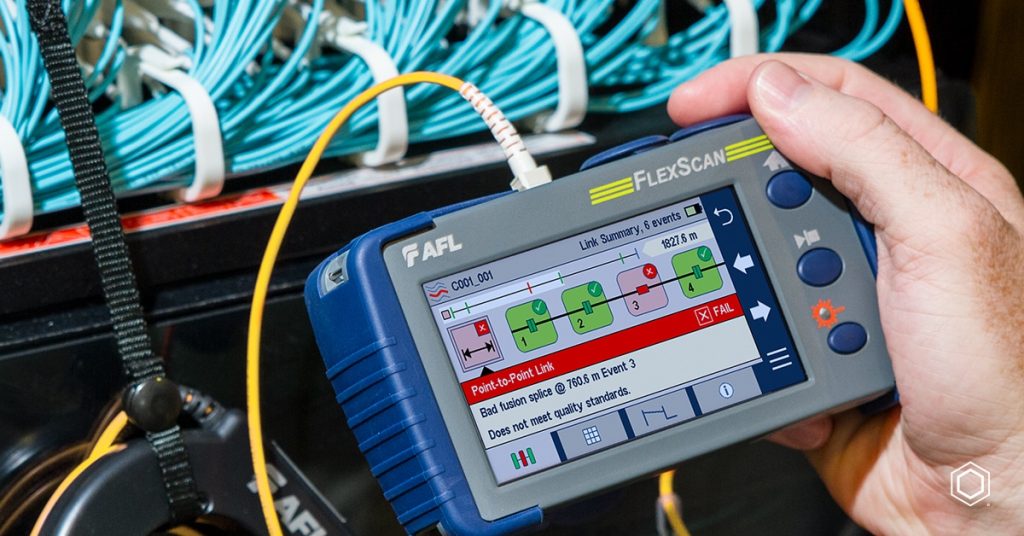

تست OTDR
تست OTDR یکی از دقیقترین روشهای تست فیبر نوری است که علاوه بر اندازهگیری تضعیف، ساختار کامل لینک را نیز تحلیل میکند. دستگاه OTDR با ارسال پالسهای نوری و تحلیل نور بازتابشده، اطلاعاتی درباره طول فیبر، محل اتصالات، کانکتورها و نقاط معیوب ارائه میدهد. این روش بهویژه برای عیبیابی و مستندسازی شبکههای فیبر نوری طولانی بسیار کاربردی است.
برای آشنایی کامل با تست OTDR، مقاله “آشنایی با تست OTDR فیبر نوری” را میتوانید مطالعه کنید.
تست تداوم (Continuity Test)
تست تداوم روشی ساده برای بررسی پیوستگی مسیر فیبر نوری است. در این تست مشخص میشود که آیا مسیر نوری از ابتدا تا انتها بدون قطعشدگی برقرار است یا خیر. این روش اطلاعات دقیقی از کیفیت لینک ارائه نمیدهد، اما برای بررسیهای اولیه و تشخیص سریع قطعی کامل مسیر بسیار مفید است.
تست بصری (VFL Test)
تست بصری یا تست فیبر نوری با لیزر با استفاده از Visual Fault Locator انجام میشود. در این روش نور قرمز لیزری وارد فیبر شده و در صورت وجود شکستگی، ترک یا خمیدگی شدید، نور از محل ایراد قابل مشاهده خواهد بود و این تست بیشتر برای شناسایی عیوب فیزیکی و بررسی کانکتورها در فواصل کوتاه کاربرد دارد.
سرعت تست فیبر نوری
سرعت تست فیبر نوری به عوامل مختلفی بستگی دارد، از جمله نوع روش تست، طول لینک، تنظیمات دستگاه تست فیبر نوری و تجربه اپراتور. تستهایی مانند تداوم یا تست بصری معمولاً در زمان کوتاهی انجام میشوند، در حالی که تست OTDR به دلیل تحلیل دقیق دادهها زمان بیشتری نیاز دارد.
در پروژههای بزرگ، مدیریت صحیح فرآیند تست اهمیت زیادی دارد، زیرا افزایش بیش از حد دقت میتواند زمان تست را طولانی کند و کاهش دقت نیز ممکن است باعث نادیده گرفتن مشکلات مهم شود. ایجاد تعادل میان سرعت تست فیبر نوری و دقت اندازهگیری، یکی از چالشهای اصلی در اجرای تستهای حرفهای است.
تجهیزات تست فیبر نوری
برای انجام صحیح تست فیبر نوری، استفاده از تجهیزات تخصصی و مناسب ضروری است. هر ابزار نقش مشخصی در فرآیند تست دارد و نبود آن میتواند نتایج را تحت تأثیر قرار دهد.

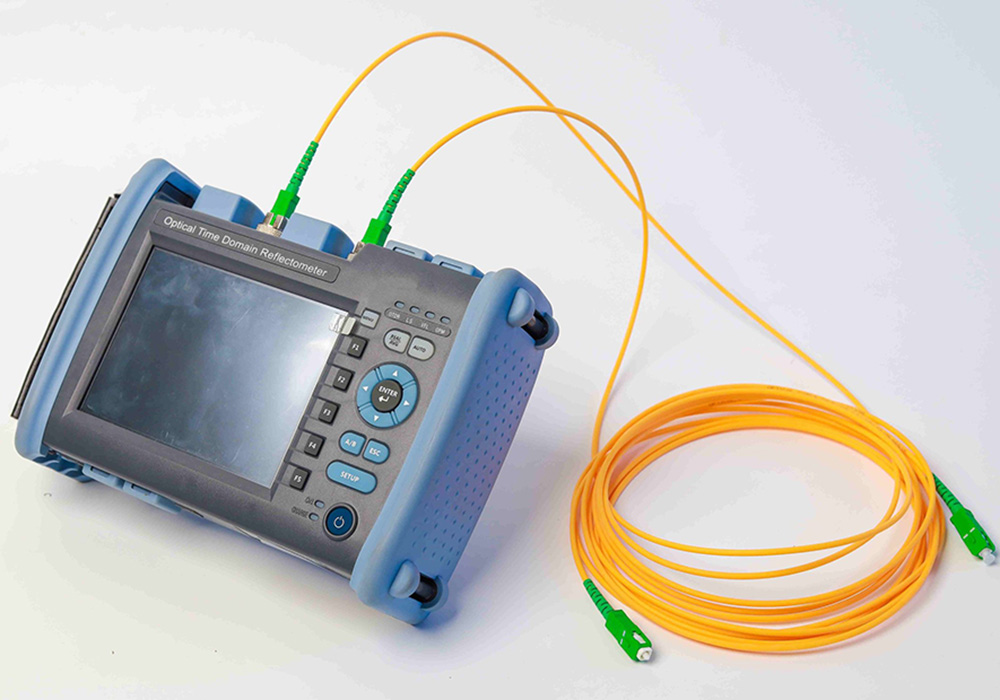

OTDR (Optical Time Domain Reflectometer)
OTDR دستگاهی پیشرفته برای تحلیل دقیق لینک فیبر نوری است که امکان شناسایی محل رویدادها و بررسی ساختار مسیر نوری را فراهم میکند. تفسیر صحیح دادههای OTDR نیازمند دانش فنی کافی است.
پاورمتر نوری (Optical Power Meter)
پاورمتر نوری برای اندازهگیری توان سیگنال نوری استفاده میشود و نقش اصلی در تست تضعیف دارد. دقت این دستگاه مستقیماً بر صحت نتایج تست فیبر نوری تأثیر میگذارد.
منبع نور نوری (Light Source)
منبع نور سیگنال نوری با طول موج مشخص تولید میکند که از طریق فیبر ارسال میشود. تنظیم صحیح این منبع برای انجام تست استاندارد اهمیت زیادی دارد.
Visual Fault Locator (VFL)
VFL ابزاری ساده اما کاربردی برای تست فیبر نوری با لیزر است که در شناسایی سریع عیوب فیزیکی نقش مهمی دارد.
میکروسکوپ و کلینر فیبر نوری
بررسی و تمیزکاری کانکتورها با میکروسکوپ فیبر نوری از عوامل مهم در کاهش خطای تست و بهبود کیفیت نتایج است.
مراحل تست فیبر نوری با پاورمتر و منبع نور
تست فیبر نوری با پاورمتر و لایت سورس یکی از روشهای استاندارد برای اندازهگیری تضعیف لینک است.
آمادهسازی و ایمنی :
در این مرحله کانکتورها تمیز شده و شرایط ایمنی برای جلوگیری از آسیب به چشم و تجهیزات بررسی میشود.
تنظیم توان مرجع :
تنظیم توان مرجع مبنای محاسبه تضعیف لینک است و باید با دقت انجام شود.
اجرای تست و محاسبه تضعیف :
پس از اتصال لینک، میزان افت توان اندازهگیری شده و تضعیف محاسبه میشود.
ثبت و تحلیل نتایج :
نتایج تست ثبت شده و با مقادیر استاندارد مقایسه میشوند تا وضعیت لینک مشخص شود.
خطاهای رایج در تست فیبر نوری
خطاهای تست فیبر نوری میتوانند ناشی از تجهیزات یا نحوه اجرای تست باشند و منجر به نتایج نادرست شوند.
خطاهای رایج در تجهیزات :
کالیبره نبودن دستگاهها یا خرابی کابلهای مرجع از جمله این خطاها هستند.
خطاهای رایج در اجرای تست :
تمیز نبودن کانکتورها یا تنظیم نادرست توان مرجع میتواند نتایج تست را مخدوش کند.
نکات ایمنی در تست فیبر نوری
رعایت نکات ایمنی در تست فیبر نوری برای جلوگیری از آسیبهای احتمالی ضروری است.
ایمنی چشم و تجهیزات نوری :
نور نامرئی در فیبر نوری میتواند خطرناک باشد و باید با احتیاط با آن برخورد شود.
ایمنی در کار با کابل و کانکتورها :
جلوگیری از خمیدگی شدید کابل و محافظت از کانکتورها از اصول مهم ایمنی است.
جمعبندی
تست فیبر نوری فرآیندی ضروری برای تضمین کیفیت، پایداری و عملکرد صحیح شبکههای مبتنی بر فیبر نوری است. شناخت روشهای تست فیبر نوری، استفاده صحیح از دستگاه تست فیبر نوری و رعایت نکات ایمنی، نقش مهمی در کاهش خطاها و افزایش طول عمر شبکه دارد. با اجرای اصولی تستها، میتوان از عملکرد قابل اعتماد زیرساختهای ارتباطی و صنعتی اطمینان حاصل کرد.
