تحلیل تست فلوک

در صنعت پشتیبانی شبکه و سخت‌افزارهای مربوط به آن، هر روز شاهد رشد و توسعه قابلیت‌ها هستیم. این قابلیت‌ها به زیرساخت‌های کابل‌کشی مناسب نیاز دارند تا قابلیت انتقال صحیح داده‌ها و پشتیبانی از آن‌ها را داشته باشند. یکی از تست‌های استاندارد که اطلاعات بسیار گسترده‌ای را در مورد عملکرد سخت‌افزارها و وضعیت کابل‌های شبکه در اختیار ما قرار می‌دهد تست فلوک است.

نتایج حاصل از این تست به صورت یک گزارش ارائه می‌شود و نکته بسیار مهم این است که برای خواندن گزارش تست، دستورالعمل مشخصی وجود دارد. در این مطلب، به آموزش خواندن گزارش تست فلوک و معرفی پارامترهای موجود در آن می‌پردازیم.

معرفی انواع تست فلوک

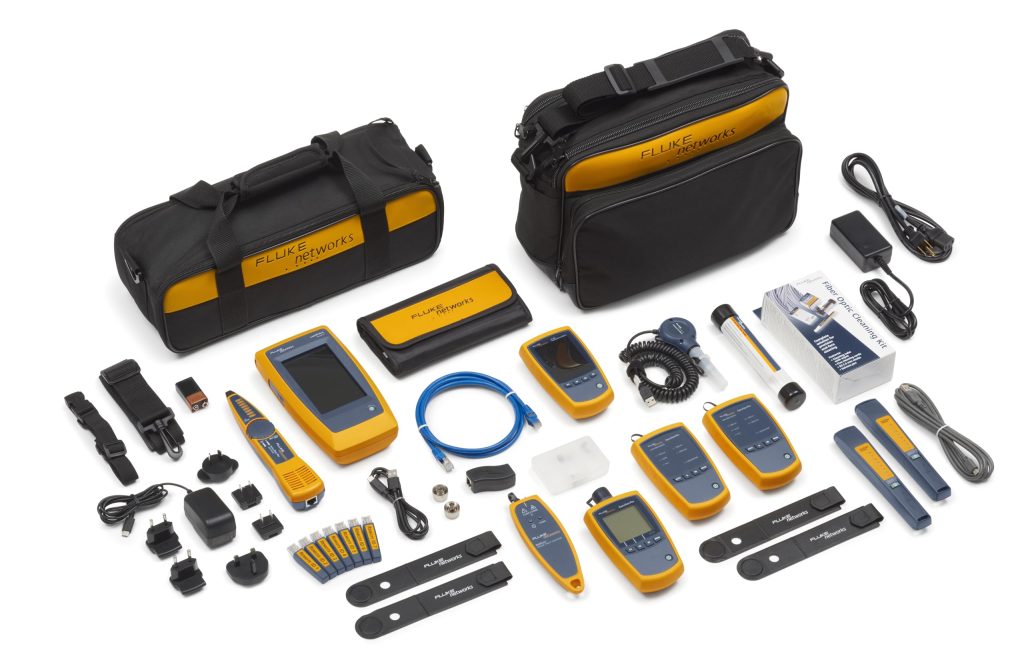

تست فلوک در حقیقت یکی از انواع تست‌های صنعتی است که برای تحلیل و آزمایش پیوندهای فیزیکی در کابل‌های اترنت استفاده شده و از این طریق اطلاعات بسیار مفیدی را فراهم می‌کند. این گزارش نشانگر این است که کابل‌های تست شده از استاندارد مورد نظر برخوردار هستند یا خیر و در صورت وجود هر نوع مشکل، اطلاعات بسیار مفیدی را راجع به آن در اختیار ما قرار می‌دهند.

استفاده از تستر فلوک و اطمینانی که از نتایج آن حاصل می‌شود، می‌تواند عملکرد کابل‌های شبکه را تا 33 درصد بهبود بخشد. این آزمایش سطحی از اطمینان را در کابل های شبکه  به وجود می آورد که عملکرد کابل ها را تا 33 درصد افزایش می‌دهد. برای انجام تست‌های فلوک،  پچ کوردها یا  chanell  لینک‌ها، یا  permanet  لینک‌ها توسط مصرف‌کننده نهایی انتخاب و تنظیم می‌شوند .هر یک از این موارد برای کاربردهای متفاوتی انجام می‌شود که در ادامه هر یک را به طور جداگانه معرفی می‌کنیم.

تست در کابل های شبکه

یکی از موارد کاربرد تست فلوک و استفاده از گزارش در کابل‌های اترنت یا کابل‌های شبکه است. این کابل‌ها که نقش بسیار مهمی در توسعه زیرساخت‌های شبکه سازمان‌ها دارند، در بعضی موارد با استانداردهای TIA یا ISO تطابق ندارند و همین موضوع منجر به بروز مشکل در شبکه و برنامه‌های مهم آن می‌شود. برای اطمینان از عملکرد کابل‌های شبکه، این کابل‌ها باید به کمک تستر فلوک آزمایش شوند تا انطباق آن‌ها با استاندارهای TIA یا ISO مشخص شود.

تست پچ کورد

تست پچ کورد یک روش اندازه‌گیری برای عملکرد پچ کوردها در شبکه است و انجام این آزمایش، حتی برای شبکه‌هایی که از نظر عملکردی در سطح مطلوبی هستند نیز، ضروری است. دلیل این موضوع این است که کابل‌های پچ شبکه که از این تست عبور می‌کنند معمولا از کارایی بهتری  برخوردار هستند و گزینه مناسب‌تری برای قرارگیری در مراکز داده یا دیتا سنتر‌ها به شمار می‌روند.

این کابل‌های پچ شبکه دارای سطح بالایی از دوام و امنیت می‌باشند زیرا توانایی جلوگیری از تلفات و مشکلات داده‌ها را دارند. برای انجام این آزمایش در پچ کوردها، سیم بین دو قطعه فلزی آزمایش‌گر قرار گرفته و تست انجام می‌شود. پچ کوردهایی با طول بیش از 10 متر نمی‌توانند به طور کامل در این تیترها قرار بگیرند و آزمایش آن‌ها باید به روش خاصی انجام شود. بر همین اساس است که آزمایش پچ کوردها بیشتر برای تایید آن‌ها بین رک‌های مجاور در دیتا سنترها انجام می‌شود.

تست CHANNEL

در هر شبکه، کابل‌ها راه ارتباط میان دو دستگاه هستند. انجام تست کابل‌های چنل به وسیله کابل‌های اترنت یا فله امکان‌پذیر است. استاندارد های TIA وISO کابل چنل را به عنوان یکی ازتجهیزات فعال در شبکه که سایر وسایل با آن مرتبط هستند، تعریف می‌کند. طبق استاندارد جهانی، طول کلی کابل‌ها نباید بیش از صد متر باشد.

به طور کلی، استانداردهای مورد بررسی در چنل تست‌ها از پچ کوردها کمتر هستند. بر همین اساس، کابل‌های شبکه‌ای که در تست پچ کوردها استفاده می‌شوند، دیگر در تست چنل قابل استفاده نیستند.

تست  PERMANENT

واژه Permanet در زبان انگلیسی به معنای دائمی یا ثابت است و این تست، همان‌طور که از نامش پیداست، مربوط به بخش‌هایی از شبکه است که به طور همیشگی در جای خود باقی می‌مانند . مثالی از این موارد پچ پنل و کابل‌های لن و خروجی هستند. آزمایش  permanet  برای کابل های دوتایی یا فله‌ای انجام می شود.

گزارش تست فلوک چیست و چطور خوانده می‌شود؟

پس از آن که بعضی از اجزای نصب شده در شبکه تست شدند، کافی است تستر فلوک را بررسی کنید تا متوجه شوید که آیا لینک از آن عبور می‌کند یا خیر. پارامترهای مختلف، موارد مختلفی را درگزارش تست نشان می‌دهند که آگاهی از آن‌ها برای خواندن گزارش فلوک ضروری است. در ادامه به معرفی این پارامترهای می‌پردازیم.

انواع پارامترها در گزارش تست فلوک

پارامترهای موجود در گزارش تست فلوک به شرح زیرند:

• Next: زمانی رخ می‌دهد که تفاوت دامنه در انتهای کابل و روی سایر جفت سیم‌ها، در دسی‌بل صورت گیرد و یکی از سیگنال‌ها منتقل شده دارای دو دامنه باشد.
• Ps Next: زمانی رخ می‌دهد که تفاوت دامنه در انتهای کابل بین سیگنال تست و خط تقابل صورت گیرد.
• Acr-f: نشان دهنده ضعیف بودن سیگنال در انتهای کابل (محاسبه میزان دامنه از دست‌رفته در دسی‌بل با استفاده از تفاضل TEXT از سیگنال مزاحم)
• Ps ACR-N: محاسبه سیگنال از دست‌رفته در دسی‌بل با استفاده از تفاضل سیگنال کابل مزاحم از PS TEXT
• RL: برگرداندن سیگنال‌های از دست‌رفته (تفاوت دامنه بین قدرت سیگنال‌های منتقل شده و قدرت سیگنال‌های منعکس شده)
• Cable ID: شناسه‌ای برای نامیدن یا شناسایی قطعه کابل در حین تست، که توسط کاربر تعیین می‌شود. از روی این شناسه می‌توان متوجه شد که تست مربوط به کدام قطعه کابل بوده است.
• Date/Time: تاریخ و ساعتی که تست در آن انجام شده است.
• Headroom: یک پارامتر کلی برای بررسی کیفیت کابل. این پارامتر فاصله بین محدوده استاندارد و نتیجه تست کابل با واحد دسی‌بل است و به طور کلی هرچقدر مقدار آن بیشتر باشد، لینک بهتری داریم.

• Test Limit: محدوده مجازی که مبنای مقایسه پارامترهای کابل قرار می‌گیرد.
• Cable Type: نشانگر نوع کابلی (UTP,FTP,SFTP) است که به منظور انجام تست توسط اپراتور وارد می‌شود.
• Calibration Date: نشان دهنده تاریخ کالیبراسیون دستگاه است.
• Operator: نمایانگر نام کاربر
• Software Version: نسخه نرم افزار دستگاه
• Limit Version: نشان دهنده محدوده نسخه
• NVP: مخفف Nominal Velocity of Propagation  که بیانگر نسبت سرعت انتشار سیگنال در کابل به سرعت انتشار نور است و به دو صورت ۰٫۷۲c یا ۷۲% نمایش داده می‌شود. کلیه کابل‌های شبکه استاندارد دارای NVP بین ۰٫۶c و ۰٫۹c  هستند.
• Model: مدل دستگاه فلوک
• Main S/N: شماره سریال دستگاه اصلی
• Remote S/N: شماره سریال دستگاه ریموت که به سر دیگر کابل وصل می شود.
• Main Adapter: مدل آداپتور سمت دستگاه اصلی
• Remote Adapter: مدل آداپتور سمت دستگاه فرعی (آداپتورهای متناسب به نوع تست به دستگاه وصل می‌شوند. اتصال از یک سمت به دستگاه و سمت دیگر به کابل است).

باکس اول پارامتر های تست فلوک در تحلیل تست:

cable ID

این مورد یک شناسه است که کارشناس برای نامیدن یا شناسایی کابل تعیین می‌کند. از روی این مورد می‌توان فهمید که تست برای کدام کابل شبکه می‌باشد.

Date/Time

این مورد بیانگر تاریخ و زمان انجام تست کابل شبکه می‌باشد.

Headroom

این مورد برای بیان کیفیت کلی کابل شبکه می‌باشد. هدروم کابل شبکه فاصله بین محدوده استاندارد و نتیجه حاصل از تست می‌باشد که بر حسب دسی بل است. هر چه عدد بدست آمده در تست از محدوده استاندارد بالاتر باشد بیانگر بهتر بودن لینک است.

به زبان ساده هدروم بالاتر یعنی کابل بهتر!

Test Limit

مبنای مقایسه پارامترهای کابل را با محدوده مجاز تعیین می‌نماید.

Cable Type

نوع کابل می‌باشد که باید به صورت دستی توسط کارشناس وارد شود: UTP, FTP, SFTP

Calibration Date

تاریخی که دستگاه فلوک کالیبره شده است را نشان می‌دهد.

Operator

این مورد نمایش دهنده کارشناس تست می‌باشد.

Software Version

نسخه نرم افزار دستگاه تست فلوک

Limit Version

محدوده نسخه

NVP (Nominal Velocity of Propagation)

این مورد نمایش دهنده‌ی نسبت سرعت انتشار سیگنال در کابل به سرعت انتشار نور می‌باشد که به صورت درصدی یا صدم درصدی نشان داده می‌شود. کابل شبکه های استاندارد بین 60 تا 90 درصد هستند. در شکل بالا 68.2 درصد نمایش داده شده است.

Model

بیانگر مدل دستگاه فلوک که با آن تست کابل شبکه انجام شده است.

Main S/N

شماره سریال دستگاه اصلی که در قسمت تنظیمات دستگاه نیز قابل مشاهده است.

Remote S/N

شماره سریال دستگاه ریموت که به سر دیگر کابل وصل می‌شود.

Main Adapter

مدل آداپتور سمت دستگاه اصلی

Remote Adapter

مدل آداپتور سمت دستگاه فرعی

نکته: تست ها بر اساس تست چنل و تست پرمننت می‌باشد که بر اساس نوع تست یک سر آداپتور به کابل و سر دیگر به تستر فلوک متصل می‌شود.

باکس دوم پارامتر های تست فلوک در گزارش تست:

Length

این مورد بیانگر طول کابل شبکه می‌باشد. این طول باید بر حسب فوت 295 و بر حسب متر حدود 90 متر باشد. در گزارش بر حسب هر زوج سیم این مقدار نوشته می‌شود؛ در شکل بالا طول زوج ۷ و ۸ را اندازه گیری کرده و مقدار ۲۸۷ رانشان می‌دهد.

باید توجه داشته باشید که اگر طول کابل شما بیشتر از 90 الی 95 متر باشد، مورد تایید فلوک نخواهد بود و حتی اگر کابل هیچ مشکلی نداشته باشد تست پاس نخواهد شد. همچنین توجه داشته باشید دستگاه قابلیت تنظیم نمایش متر به جای فوت را دارد.

Propagation Delay

این مورد نشان دهنده مدت زمانی است که یک سیگنال نیاز دارد تا از سر یک سیم به انتهای آن منتقل شود و بر اساس نانو ثانیه نمایش داده می‌شود.

در شکل بالا مقدار Prop. Delay مقدار 176 نانو ثانیه است.

Delay Skew

این مورد نمایش دهنده میزان اختلاف زمان انتشار سیگنال در سریع ترین زوج سیم با کندترین زوج سیم است.

گاهی اوقات شرکت سازنده در ساخت زوج سیم ها از موارد مختلفی استفاده می‌کند که باعث می‌شود خلوص زوج سیم ها یکسان نباشد، پس این مورد در گزارش تست ضروری می‌باشد. این تست در شبکه هایی که می‌خواهند استاندارد گیگابیت اترنت را اجرا کنند از اهمیت زیادی برخوردار است چرا که در این شبکه ها از هر ۴ زوج سیم برای ارسال دیتا استفاده می‌شود .

نکته: مقدار این پارامتر از 50 نانو ثانیه در هر 100 متر کابل نباید بیشتر باشد. در شکل بالا این مقدار 10 نانو ثانیه است.

 Resistance

این مورد میزان مقاوت کابل را نشان می‌دهد که در ارتباط مستقیم با طول کابل است. هدف از بررسی این پارامتر این است که اطمینان پیدا کنیم که در کابل مقاوت بیش از حد بر اساس اتصالات اشتباه اتفاق نیافتد. در این پارامتر هرچه مس بیشتر عدد کمتر و هر چه عدد بیشتر مس کابل کمتر است و مقاومت بیشتر می‌شود.

در این تست Resistance مقدار 4.9 می‌باشد.

Insertion Lost

این مورد بیان مقدار انرژی کابل می‌باشد که هر چه طول کابل بیشتر شود از آن کاسته می‌شود.

این پارامتر میزان کاهش انرژی در سمت گیرنده را بررسی می‌کند.

در گزارش تست فوق مقدار Insertion lost برابر 28.1 می‌باشد.

باکس سوم پارامتر های تست فلوک در گزارش تست:

در این قسمت سه ستون داریم؛ ستون اول نشان دهنده پارامتر های مورد اندازه گیری که در مقابل هر کدام بدترین میزان مجاز با دو مقدار برای Main و SR و سپس خط بدترین مقدار اندازه گیری شده روی کابل تحت تست اینبار هم برای Main و SR آورده شده است را نمایش می‌دهد.

در این جا Main برابر با دستگاه اصلی و SR برابر با سر دیگر کابل در قسمت ریموت می‌باشد.

Worst Pair

شماره سیم ها در بدترین زوج را نشان می‌دهد.

Next

در کابل های شبکه بزرگترین عامل نویز شود نشتی ناشی از زوج ها بر روی یکدیگر می‌باشد. در گزارش بالا نشتی بین دو زوج 36 و 45 در دو سمت و برای میزان مجاز و اندازه گیری شده نمایش داده شده است.

باید توجه داشته باشید که برای اتصال کیستون به دو سر کابل باید مقداری کابل لخت شود در طی این کار نباید تای زوج ها باز شود و بین آنها بیافتد.

اگر سیگنال در سمت فرستنده اندازه گیری شود این پارامتر Next نامیده می‌شود و اگر در سمت گیرنده سیگنال دریافت شود به آن FEXT گفته می‌شود.

PS Next

این مقدار بعد از محاسبات جمع Next  4 زوج سیم بدست می‌آید.

در ادامه تحلیل تست، پارامتر های بعدی همگی بر اساس محاسباتی بر مبنای Next می‌باشد.

باکس چهارم پارامتر های تست فلوک در تحلیل تست:

Return loss

این پارامتر بیانگر قدرت انعکاس سیگنال است. در حالت ایده آل نباید در کابل سیگنالی منعکس شود، اما اگر به مانعی برخورد کند انعکاس رخ می‌دهد.

این پارامتر نمایش دهنده ی میزان سیگنال برگشتی به سمت فرستنده می‌باشد که از اختلاف امپدانس کابل یا کانکتور نیز به وجود می‌آید. در صورت کشیدگی کابل یا مشکلات اتصالات دو سر کابل این مورد پاس نمی‌شود.

باکس پنجم پارامتر های تست فلوک در گزارش تست:

این بخش نمایشگر طول کابل می‌باشد.

باکس ششم پارامتر های تست فلوک در گزارش تست:

Wire Map

این پارامتر نشان دهنده سالم بودن زوج سیم ها و تجهیزات پسیو مانند سوکت، پچ پنل و کیستون ها می‌باشد. نقشه سیم بندی کابل در این بخش به صورت تصویری نمایش داده شده است. قطع بودن سیم ها یا اتصال کوتاه شدن آنها در این تصویر نمایش داده می‌شود.

باکس هفتم پارامتر های تست فلوک در تحلیل تست:

 Insertion Loss Graph

در این نمودار مقادیر اندازه گیری شده کابل باید پایین خط قرمز که نشانگر بدترین وضعیت یا به عبارت دیگر استاندارد است قرار گیرد. اگر این اتفاق بیافتد کابل در وضعیت مطلوب قرار دارد.

باکس هشتم پارامتر های تست فلوک در گزارش تست:

Next Graph

این یکی از شلوغ ترین نمودارهاست که شامل ۶ نمودار برای اندازه گیری تداخل هر زوج کابل با کابل های دیگر است. همه گراف ها باید بالای خط قرمز باشند.

 RL Graph

حاصل ۴ گراف مربوط به ۴ زوج کابل است و مربوط به Return Loss می‌باشد که قبل تر توضیح داده شد. این نمودار نیز مانند نمودار Next باید بالای خط قرمز باشد و هر قدر فاصله اش بیشتر باشد بهتر است.
