کابل فیبر نوری

نمایش 1–9 از 16 نتیجه

انواع کابل فیبر نوری:
کابل فیبر نوری مالتی مود و سینگل مود دو دسته از کابل های پر استفاده در دنیایی شبکه هستند.
قیمت کابل فیبر نوری؟
جهت اطلاع از قیمت انواع کابل فیبر نوری، لطفا با شماره تلفن 44973248 تماس بگیرید.

کابل فیبر نوری چیست؟

فيبر نوری يا تار نوری (Optical Fiber) رشته باريک و بلندی از يک مادّه شفاف مثل شيشه يا پلاستيک است. این رشته میتواند نوری را که از يک سر به آن وارد شده، از سر ديگر خارج کند. کابل فیبر نوری دارای پهنای باند بسيار بالاتر از کابل‌های معمولی می باشد.

طراحی کابل شبکه فیبر نوری

فیبر نوری از یک هسته به همراه یک لایه روکش تشکیل شده است، که به دلیل تفاوت در ضریب شکست بین این دو، برای انعکاس داخلی کامل انتخاب شده است. در فیبر های کاربردی روکش آن ها با لایه ای از پلی آمید یا پلیمر آکریلات پوشانده می‌شود که این روکش در برابر آسیب ها از فیبر نوری محافظت می‌کند. فیبر هایی که به صورت دسته ای یا نواری تشکیل می‌شوند، یک لایه از لوله هسته ای شکل در اطراف خود دارند تا هسته کابل را به وجود آورند. بسته به کاربردی که فیبر نوری دارد چند لایه غلاف محافظ برای تعیین فرم کابل اضافه می‌شود. گاهی اوقات در فیبرهای نوری شیشه های جذب کننده نور (تیره) را بین فیبرها جای گذاری می‌کنند تا از نشت نور از یک فیبر به داخل فیبر دیگر جلوگیری کنند.

کابل فیبر نوری سینگل مود

این دسته، نور را بصورت مستقیم و بدون شکست عبور می‌دهند.
منبع نوری این دسته از کابل‌ها لیزر می‌باشد و شدت نور بالایی دارند.
همچنین قطر هسته این کابل‌ها بسیار کم و برابر با 9 میکرومتر است.
فیبرهای سینگل مود تا سرعت 100 مگابیت را تا مسافت 100 کیلومتر می تواند پشتیبانی کند البته این محدودیت به دلیل عدم توانایی تجهیزات اکتیو می باشد.

کابل فیبر نوری مالتی مود

این دسته کابل‌های فیبر نوری Multi Mode هستند.
قطر هسته آنها در مقایسه با کابل‌های تک حالته بسیار بزرگتر و برابر با 50 یا 62.5 (الي ١٠٠) میکرومتر هستند.
منبع نوری این کابل‌ها LEDها هستند و نور را در پرتوهای متعدد با طول موج‌های مختلفی منتشر می‌کنند که این پرتوها بسته به نوع کابل، شکل انتشارهای مختلفی را در طول کابل دارند.
فیبرهای مالتی مود می تواند در سرعت 100 مگابیت با 2 کیلومتر مسافت را پاسخگو باشد. اما در سرعت های گیگابیتی، فیبرهای مالتی مود 5.62 فقط در حدود 300 متر و مالتی مود فقط در حدود 550 متر را پشتیبانی می کند.

کاربرد کابل فیبر نوری

کابل شبکه به دلیل پهنای باند و سرعت بالا کاربرد های زیادی در صنایع مختلف دارد که در ادامه به بررسی کاربرد های فیبر نوری می‌پردازیم.

  • کاربرد های نظامی

کابل های فیبر نوری در زمینه نظامی، ارتش و صنایع دفاع کاربرد های زیادی از جمله: نیرو های زمینی، دریایی، هوایی و فضایی دارند. برای برقراری ارتباط و کنترل رادار، ارتباط زیر دریایی ها، نظارت سیستم های تسلیحاتی از راه دور به عنوان مثال کنترل و هدایت موشک ها از کابل های فیبر نوری استفاده می‌شود.

  • کاربرد های پزشکی

در زمینه پزشکی کابل های شبکه فیبر نوری توانسته اند تبدیل به یک ابزار کاربردی شوند.

اخیرا از این کابل ها توانسته اند یک سنسور کوچک تولید کرده و به بدن فرستاده و برخی از بیماری ها را تشخیص دهند. رشته های فیبر نوری به دلیل اینکه ضخامت کمی دارند و به راحتی می‌توانند خم شوند، می‌توان آن ها را برای اسکن درون بدن انسان مورد استفاده قرار داد.

همچنین برای جراحی لیزری، در اندازه گیری مایعات و خون و در دندان پزشکی این کابل ها به کار گرفته می‌شوند.

  • کاربرد در مخابرات

یکی از مهم ترین کاربرد های کابل فیبر نوری در مخابرات است. از طریق این کابل می‌توان داده ها و سیگنال های مخابراتی را به سرعت بسیار زیاد در تمام نقاط دنیا جا به جا کرد. امروزه با گسترش استفاده از اینترنت در سراسر دنیا، اینترنت پر سرعت تبدیل به یک نیاز همگانی شده است.

کابل های فیبر نوری پر سرعت ترین عملکرد در انتقال داده ها دارند به طوری که داده ها 20 برابر سریع تر از پهنای باند معمولی عمل می‌کنند. طراحی این کابل ها به گونه ای است که تحت شرایط سخت و فشار های زیاد مقاوم هستند و می‌توانند سالم بمانند. علاوه بر اینترنت، در زمینه ارتباطات تلفنی و تماس های از راه دور هم توانسته موفق عمل کنند و حرف اول را در میان تمام کابل ها بزنند.

  • کاربرد در حسگرها

برای اندازه گیری کمیت های فیزیکی مثل: میدان مغناطیسی، جریان الکتریکی، حرارت، فشار، آلودگی آب های دریا و تشعشعات پرتو های ایکس و گاما از کابل های فیبر نوری به عنوان حسگر استفاده می‌کنند.

  • کاربرد فیبر نوری در روشنایی

علاوه بر استفاده در زمینه انتقال داده ها و اطلاعات، این کابل ها در زمینه روشنایی هم کاربرد دارند. در این روش بیشتر روی انتقال نور با سرعت بالا متمرکز می‌شوند، از این کابل ها می‌توان در مکان هایی که نور به طور مستقیم به آن ها نمی‎‌تابد، استفاده کرد.

به دلیل اینکه بدون تشعشعات ماورای بنفش کار می‌کند و بدون هیچ ضرری نور طبیعی را به مکان های مد نظر می‌تابانند، مورد توجه و استقبال بسیار زیادی قرار گرفته اند.

انواع کابل فیبر نوری

این کابل ها دارای انواع مختلفی است که بر اساس ویژگی های متفاوت تقسیم بندی می شود. در ادامه با انواع این محصول و ویژگی ها آشنا خواهید شد.

بر اساس محیط استفاده

کابل‌های داخلی (Indoor)
کابل‌های فیبر نوری که برای استفاده در داخل ساختمان طراحی و تولید می‌شوند. جنس روکشی که در این کابل‌ها به کار رفته به گونه‌ای است که در مقابل خمش و شعله ور شدن مقاوم باشد.
این کابل در صورت بروز آتش سوزی، نباید از خود گاز سمی تولید کند. این کابل‌ها با وجود به کار رفتن یک نوع ژل درون آن، باعث شده از انعطاف بالایی برخوردار بوده و در برابر ضربه و خم شدن مقومت کند.

کابل‌های بیرونی (outdoor)
کابل‌های فیبر نوری بیرونی برای فضای بیرون از ساختمان‌ها و فضا‌های سرپوشیده طراحی شده اند. بیشترین مقدار مجاز برای استفاده از آن‌ها درون ساختمان ده متر است.

براساس جنس ماده

فیبرنوری شیشه‌ای
جنس فیبر به کار رفته در کابل از شیشه است. این کابل ظریف و باریک بوده و از خاصیت انعطاف‌پذیری برخوردار نیست، همچنین به دلیل ساختار آن امکان بریدن و اصلاح در آن وجود ندارد. این نوع کابل‌ها تنوع بالایی دارند و در برابر فشار، خمش، حرارت و مواد شیمیایی مقاومت خوبی دارند.

فیبر نوری پلاستیکی
فیبر نوری پلاستیکی از مواد پلمیری ساخته شده و هسته آن از مواد اکرلیک تشکیل شده است. این کابل‌ها از نور قرمز و سبز بی‌ضرر برای انتقال داده استفاده می‌کنند، به همین دلیل می‌توان از آن‌ها به عنوان کابل‌های خانگی استفاده نمود چون برای انسان بی‌ضرر هستند.

فیبرنوری سیلیکا با روکش پلاستیکی
هسته این نوع کابل از سیلیکا بوده و روکش آن پلاستیکی است. مواد پلیمری به کار رفته در روکش آن برای محیط زیست بی‌ضرر است. همچنین این نوع کابل نسبت به سایر کابل‌ها از قدرت انعطاف بالاتر و تحمل خمش بیشتری برخوردار هستند.

بر اساس روکش

کابل فیبر نوری با روکش PVC
اغلب کابل‌های فیبر نوری توسط پی وی سی روکش می‌شوند. این ماده در برابر محیط، مقاومت بالایی داشته و طول عمر بالایی دارد، اما نقطه ظعف آن هنگام آتش سوزی، و یا در مواجهه با برخی مواد شیمیایی خود را نشان می‌دهد. در این هنگام، ممکن است پی وی سی، گاز‌هایی را تولید کند که برای انسان مضر و ناخوشایند باشند.

کابل فیبر نوری با روکش LSZH
این جنس روکش هنگام بروز آتش سوزی دود کمتری تولید کرده و تصاعد گاز‌های سمی و هالوژن‌های آن‌ها را تولید نمی‌کند.

مزایای کابل فیبر نوری

این کابل ها به دلیل ویژگی ها و مزایای که دارد، امروزه مورد توجه بسیاری قرار گرفته است که به چند مورد از این خصوصیت ها اشاره می‌کنیم:

از کابل فیبر نوری در مسافت های طولانی می‌توان استفاده کرد و میزان حجم تبادل ارتباطات در آن ها بیشتر و همچنین ارتباط بدون نوسان و پایداری را برقرارمی‌کند و همچنین انرژی در این کابل ها هدر نمی‌رود.

کابل کشی فیبر نوری

کابل کشی به دو نوع مختلف، کابل کشی هوایی و کابل کشی زمینی تقسیم می‌شود.

کابل کشی زمینی فیبر نوری

این نوع کابل کشی در زیر زمین انجام می‎‌شود و کابل ها در زیر لایه ای از کف کاذب یا بتن قرار می‌گیرند و بسته به نوع و حساسیت کابل استفاده شده نیازمند به رعایت نکاتی در کابل کشی می‌باشند.

کابل کشی هوایی فیبر نوری

در برخی مناطق به دلیل نداشتن زیر ساخت های زمینی یا هزینه های بالا در کابل کشی زمینی از کابل کشی هوایی استفاده می‌کنند.

تفاوت کابل های outdoor و indoor

کابل ها بر اساس محلی که به کار برده می‌شوند به دو نوع تقسیم می‌شوند:

کابل فیبر نوری outdoor و کابل فیبر نوری indoor

از لحاظ کارکردی، کارکرد هر دو نوع کابل خارجی و داخلی یکسان هستند و تار های فیبر نوری استفاده شده در آن ها هیچ تفاوتی با یکدیگر ندارند.

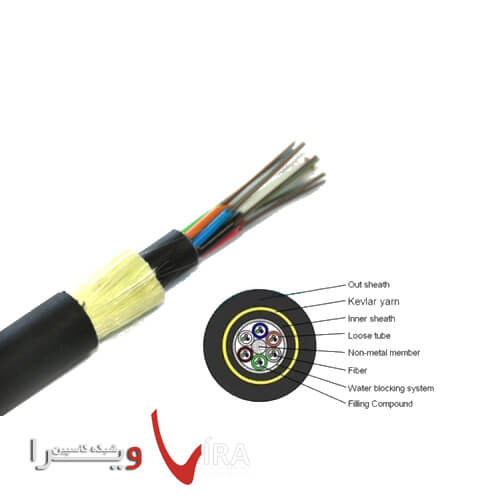

کابل فیبر نوری Outdoor

کابل فیبر نوری outdoor همان طور که از اسمش پیداست در فضاهای بیرونی مورد استفاده قرار می‌گیرد و باید با توجه به مکانی که قرار می‌گیرد مقاوم و مستحکم همچنین از روکش مناسبی تشکیل شده باشد. فیبر نوری خارجی دارای یک روکش PE مشکی است که به راحتی می‌توان آن ها را از کابل های داخلی تشخیص داد.

کابل های Out door به چهار دسته مختلف تقسیم می‌شوند: کابل خاکی، کابل هوایی، کابل کانالی و میکروکابل.

کابل شبکه فیبر نوری خاکی

این کابل را در زیر خاک نصب می‌کنند که ویژگی ضد جوندگی دارد و از استحکام فوق العاده ای برخوردار است.

کابل شبکه فیبر نوری هوایی

این کابل برای انتقالات هوایی در محیط بیرونی نصب می‌شود و به دلیل شرایط محیطی نصب آن، در برابر تخریب های طبیعت، آسیب های انسانی و سرقت باید مقاوم و محکم باشد و به همین علت یک رشته سیم فولادی برای محافظت از آن روی فیبر نوری هوایی قرار می‌‌گیرد.

کابل شبکه فیبر نوری کانالی

کابل های کانالی را در کانال های مشخصی نصب می‌کنند و چون همانند کابل های خاکی مستقیما زیر خاک نصب نمی‌شوند به اندازه آن ها مقاوم نیستند، اما در برابر آب و رطوبت استحکام دارد.

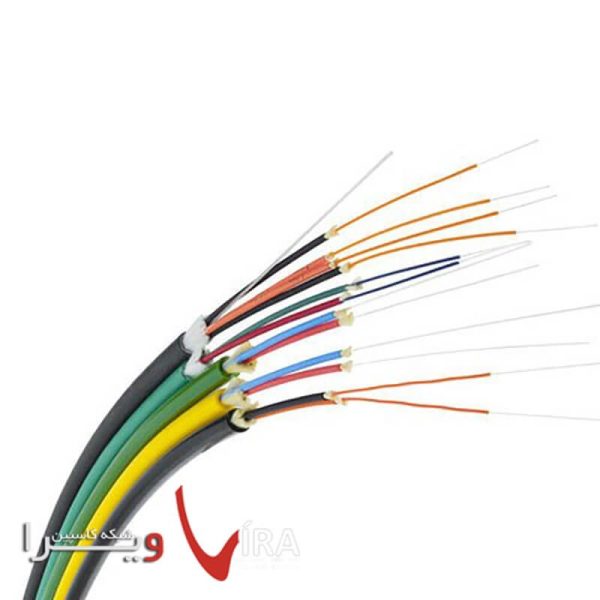

کابل شبکه فیبر نوری میکروکابل

فیبر نوری میکروکابل سبک تر و کوچک تر از کابل های دیگر است و برای نصب داخل میکروداکت هایی قرار می‌گیرد که در برابر اشعه فرابنفش بسیار مقاوم هستند.

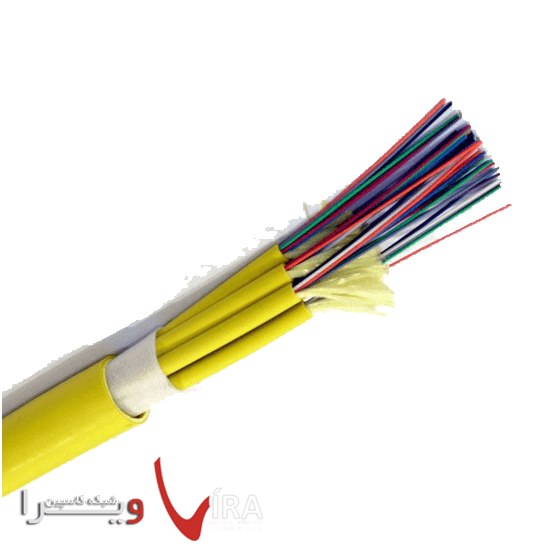

کابل فیبر نوری Indoor

از کابل فیبر نوری indoor برای ساختمان ها، بین طبقات و اتصال بین تجهیزات شبکه استفاده می‌شود. روکش این کابل ها معمولا از جنس PVC می‌باشد که دارای استحکام کمتری نسبت به کابل های خارجی می‌باشند.

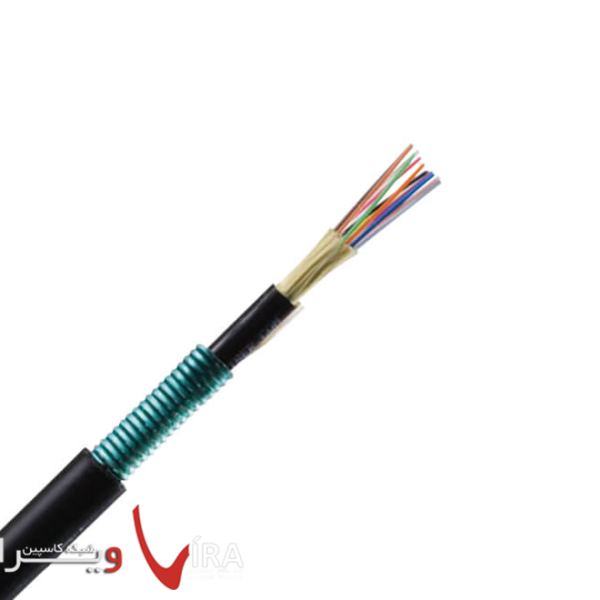

کابل فیبر نوری نگزنس

برند نگزنس در زمینه تجهیزات شبکه فعالیت می‌کند و به دلیل تولید محصولات مرغوب و با کیفیت، جزو یکی از شناخته ترین برند های موجود در بازار است. برند نگزنس که شرکتی فرانسوی است، تا به امروز در ایران فعالیتی نداشته است اما شما می‌توانید محصولات این برند را از فروشگاه های اینترنتی و حضوری ایران تهیه کنید. شرکت ویرا شبکه کاسپین با عرضه محصولات برند نگزنس بر آن است تا نیاز های شما عزیزان را بر طرف کند.

چگونه کابل متناسب با نیاز خود را انتخاب کنیم؟

مهمترین عامل برای انتخاب نوع کابل و تجهیزات فیبر نوری  طول مورد نیاز برای استفاده است.
به طور کلی برای فاصله کمتر از ۵۵۰ متر بین دیتاسنتر تا تجهیزات مورد استفاده، می‌توان از کابل مولتی مود استفاده کرد که مقرون به صرفه بوده و افت دیتای خاصی در این فاصله دیده نمی‌شوند، اما در فاصله‌های بیشتر از آن می‌بایست حتما از کابل‌های سینگل مود استفاده کرد، چون در فاصله‌های زیاد افت دیتا محسوس خواهد شد و باید از کابل‌هایی استفاده نمود که کمترین مقدار افت دیتا در آن رخ دهد.

اصطللاحات رایج در زمینه خرید کابل فیبر نوری

وقتی برای خرید کابل فیبر نوری اقدام می‌کنید و یا حتی در حال جستجوی انواع کابل فیبر نوری در صفحات اینترنتی می‌باشید، با اصطلاحاتی برخورد می‌کنید که ممکن است برایتان نامفهوم باشد.
از طرفی دانستن معنی این اصطلاحات به منظور خرید کابل فیبر نوری متناسب با نیاز خود حیاتی است، به همین خاطر ما رایج‌ترین اصطلاحات را برای شما شرح می‌دهیم:

  • اصطلاح Self Supported: این اصطلاح که از آن با عنوان مهار نیز یاد می‌شود، عبارتست از یک سیم بکسل که در زیر ژاکت و در یک طرف، یا دو طرف فیبر قرار دارد. این مهار عملکرد خاص خودش را دارد.
    در واقع از این مهار به منظور بستن کابل به تیر در فیبرهای هوایی استفاده می‌شود.
  • اصطلاح Loose Tube: بعضی از فیبرهای نوری دارای پوسته‌ای هستند که درون آن با نوعی ماده ژل مانند پر شده است.
    این پوسته که در لایه‌های محافظ فیبر قرار دارد به منظور پیشگیری از خمیدگی بیش از حد هسته مرکزی فیبر نوری در این محصول تعبیه شده‌است.
    البته این پوسته یا این لایه کارایی دیگری نیز دارد، در واقع با وجود این پوسته اجازه داده نمی‌شود که هسته مرکزی در حدفاصل جدار، دربرگیرنده ژل معلق باشد، در زمان خمش با حرکت دادن کابل از فشار وارد شده به هسته مرکزی جلوگیری می‌کند.
  • اصطلاح Armored: این اصطلاح به معنی زره است. اصطلاح Armored به پوشش فلزی موجود در خارجی‌ترین لایه فیبر نوری که درست در زیر ژاکت است اشاره دارد. وظیفه این بخش محافظت از لایه‌های داخلی فیبر نوری است.
  • اصطلاح Anti Rodent: معنای این اصطلاح ضد جونده می‌باشد.
