توضیحات
دستگاه فیوژن فیبر نوری با تکنولوژی قوص الکتریکی سرعت عمل بالاتری نسبت به دیگر دستگاه های فیوژن قابل حمل دارند. تعداد محدودی از دستگاه های فیوژن را می توان در بازار یافت که هنوز با تکنولوژی میکروسکوپی Manual کار می کنند. در این نوع دستگاه فیوژن فیبر نوری تقریبا ۹۰% عمل جوش را اپراتور انجام می دهد. هم اکنون اکثر دستگاه های فیوژن از تکنولوژی لنز های میکروسکوپی استفاده می کنند که با داشتن نمایشگر TFT LCD بهترین کیفیت جوش را در هنگام. ارتعاش قوص الکتریکی به نمایش می گذارند.

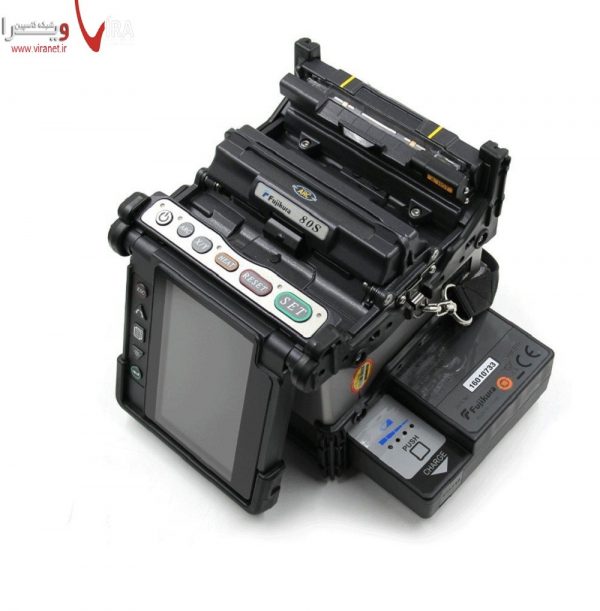

Fujikura 80S Fusion Splicer
سریعترین و قوی ترین سازنده فیوژن هسته ای در جهان دارای ویژگی های سخت افزاری ثابت شده و کنترل های پیشرفته برای کارایی نهایی در اسپلایزیشن است. محافظ باد برنامه ریزی شده به طور خودکار برای شروع فرآیند اسپلایسا بسته می شود و پس از تکمیل دوباره باز می شود تا سرعت اسپلایشی را سریعتر کند.
مشخصات فنی دستگاه فیوژن فیبر نوری مدل 80s
| سایز | 146W x 159(D) x 150(H) mm |
| وزن | 2.5kg with ADC-18 AC adaptor 2.7kg with BTR-09 battery |
| مورد استفاده فیبر نوری با استاندارد | SM (ITU-T G.652 & G.657), MM (ITU-T G.651),DS (ITU-T G.653), NZDS (ITU-T G.655),Others |
| تعداد فیبر جهت جوش همزمان | 1 |
| ضخامت فیبر نوری | 80-150μm |
| ضخامت روکش فیبر نوری | 100-1000μm |
| اندازه طولی برش فیبر | 5 to 16mm using Sheath Clamp A, B or 5 to13mm using FH-60-250, FH-60-900 |
| میزان افت جوش واقعی | 0.02dB with SM, 0.01dB with MM, 0.04dB with DS, 0.04dB with NZDS |
| زمان جوش | 7sec:SM FAST mode, 12sec :SM AUTO mode, 15sec:AUTO mode |
| میزان اتلاف برگشتی | 60dB or greater |
| برآورد افت جوش | Several types of core deformations as well as core axis offset are taken into account for accurate loss estimate |
| میزان فضای ذخیره سازی | The last 2000 results to be stored in the internal memory |
| قدرت بزرگنمایی | X / Y (300X magnification), or both X and Y simultaneously (160X magnification) |
| روش مشاهده | By two CMOS cameras for intersecting fiber viewing and 4.73 inches TFT colour LCD monitor |
| تست کشش | 1.96 to 2.25N |
| شرایط کارکرد ارتفاع از سطح دریا | 0-5000M |
| شرایط کارکرد رطوبت | 0-95% RH |
| شرایط کارکرد دمای محیطی | 10to 50°C- |
| سایز کریمپ حرارتی مورد استفاده | 4-6 cm |
| مدت زمان شرینک | 13-15sec |
| تعداد جوش و شرینک با باطری | 200 times of splicing and heat shrinking under with BTR-09 |
| ولتاژ ورودی و خروجی | Auto voltage selection from 100 to 240Va.c. or 10 to 15Vd.c. with ADC-18. 14.8Vd.c. with BTR-09 |
| طول عمر الکترود | 3000 |
