پیگتیل‌ فیبر نوری چیست؟

پیگتیل‌های فیبر نوری قطعه‌ای از کابل فیبر نوری هستند. در یک طرف آن سربندی گردیده و به کانکتور وصل شده است. انتهای دیگر آن باز بوده و می‌تواند از طریق فیوژن به کابل فیبر نوری دیگری متصل شود. انواع کانکتور و پیگتیل فیبرنوری از تجهیزات شبکه میباشند.

مکانیسم عمل پیگتیل فیبر نوری

پیگتیل‌های فیبر نوری در کنار پچ کوردها عامل اصلی اتصال شبکه فیبر نوری هستند.
این ابزار دستگاه‌ها و تجهیزات مختلف را به هم متصل می‌کنند.
پیگتیل‌ها برای اتصال به دستگاه‌های مختلف بسته به نوع آن دارای یک کانکتور است.
طرف دیگر پیگتیل‌ها با کابل‌های فیبر نوری دیگر فیوژن می‌شوند. این گونه است که سیگنال‌های نوری با بالاترین بازده و افت بسیار ناچیز قابل چشم پوشی در شبکه انتقال می‌یابند. با نصب درست پیگتیل‌ها بهترین سرعت ممکن را در شبکه انتقال داده خواهیم داشت.
به دلیل وجود احتمال خطا و خرابی در اتصال پیگتیل‌ها، بهتر است آن‌ها را چند متر بلند‌تر از حد مورد نیازمان سفارش دهیم.
این کار سبب میشود تا در صروت بروز مشکل، مقداری ذخیره داشته باشیم و نیاز به تعویض کل پیگتیل نداشته باشیم.
همچنین در جاهای مرطوب پیشنهاد می‌شود که از پیگتیل‌های فیبر نوری ضد آب استفاده کنیم.

تفاوت پیگتیل فیبر نوری با پچ کورد

پیگتیل فیبر نوری از لحاظ جنس و ساختار شباهت زیادی با پچ کوردها دارند.
اما لازم است بدانیدیک تفاوت عمده بین آن‌ها وجود دارد.
پچ کوردها کابل فیبر نوری است طول مشخصی داشته و دو سر انتهایی آن کانکتور وصل شده است.
اما فقط یک سر پیگتیل‌ها کانکتور وصل شده و طرف دیگر آزاد است.
اگر پچ کورد را از میانه به دو قسمت تقسیم کنیم، تبدیل به دو پیگتیل خواهد شد.
پیگیتل‌های فیبر نوری و پچ کوردها هر دو به توانایی ارائه به شکل تکی و دوتایی را دارند و علاوه بر آن در دو نوع مالتی مود و سینگل مود عرضه می‌شوند. همچنین قابلیت سازگاری با انواع کانکتورها مانند SC، ST، LC، MTRJ، MPO، MU SMA، FDDI، E۲۰۰۰ و … را دارند.

کاربرد پیگتیل فیبر نوری

پیگتیل‌های فیبرنوری در انواع شبکه‌ها و سیستم‌های انتقال داده فیبر نوری نقش اساسی ایفا می‌کنند.
به دلیل سرعت بالای انتقال داده، از پیگتیل‌ها در اغلب پروژه‌های سینگل مود بهره گرفته می‌شود.
پیگتیل‌ها برای داشتن بیشترین کارایی و جلوگیری از فرسایش و خرابی آن ها، باید در محل نصب محافظت شوند.
همچنین به ویژه این که اتصال آن‌ها با جوش فیوژن محقق می‌شود، باید از وسایل محافظتی مانند محفظه جوش و کابینت‌های خیابانی استفاده نمود.

مزایا
• سرعت بالای انتقال داده
• نصب سریع و آسان

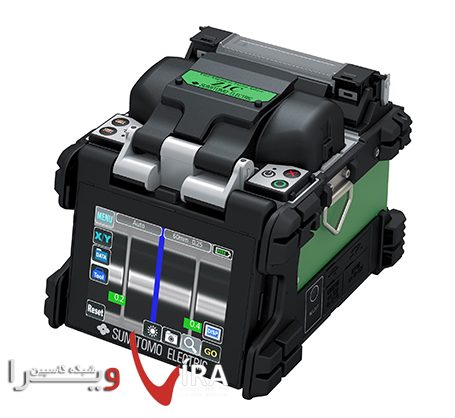

پیگتیل‌ها را می‌توان به آسانی با دستگاه فیوژن در کمتر از یک دقیقه به کابل فیبر نوری یا پیگتیل دیگری متصل نمود. از این رو اتصال آن‌ها زمان زیادی نخواهد برد و با صرفه جویی در وقت، مقدار قابل ملاحظه‌ای از هزینه‌های پروژه را کاهش خواهد داد.
• سرعت یکسان ارسال و دریافت داده‌ها
• عمر بالا به دلیل استفاده از مواد باکیفیت
• راندمان بالا در برابر هزینه کم
• قابلیت استفاده در مکان‌ها و جغرافیاهای مختلف

انواع پیگتیل‌ فیبر نوری

پیگتیل‌های فیبر نوری از لحاظ کابل و کانکتور در انواع مختلف تولید و عرضه می‌شوند. در بخش پچ کوردها به اختصار تنوع کابل‌ها و چند نمونه از کانکتورها (LC،SC و ST) مورد بررسی قرار گرفت. در زیر برخی دیگر از انواع کانکتورها مروری اجمالی خواهند شد.

پیگتیل فیبر نوری FC

پیگتبل‌های فیبر نوری با کانکتور FC از جنس فلز و نوع پیچی بوده و فرول آن سرامیکی می‌باشد. این کانکتورها چون در هم پیچ می‌شوند، در مکان‌هایی که احتمال لرزش و تکان در آن می‌رود بسیار کارآمد هستند.
اتصال این نوع پیگتیل ها به راحتی از هم جدا نمی‌شود. اما باید دقت نمود که در هنگام اتصال، به شکل تراز در هم پیچ شوند.
کانکتور FC قابلیت استفاده در هر دو حالت پیگتیل فیبر نوری سینگل مود و مالتی مود را دارد.

پیگتیل فیبر نوری MU

پیگتیل‌ فیبر نوری با کانکتور MU یک کانکتور کوچک با جنس رویه پلاستیکی است.
قطر پیگتیل ۱.۲۵ میلیمتر بوده و هم اندازه کانکتور LC است.
همچنین مکانیزم اتصال این کانکتورها به شکل فشار و کشش بوده و شبیه به SC است و از این رو بدان SC کوچک نیز می‌گویند.
در واقع کانکتور MU ترکیبی از کانکتورهای SC و LC است. به دلیل پیشرفت‌هایی که بر این کانکتور صورت گرفته، MU کم کم جای SC را در شبکه‌های فیبر نوری خواهد گرفت.
