آشنایی با تست OTDR فیبر نوری

آشنایی با تست OTDR فیبر نوری






اگر شما یک شبکه بیرونی در یک مسافت طولانی را نصب کرده باشید یا مفصلهایی بین کابلها داشته ��اشید شما باید یک تست OTDR برای چک کردن فیبر و درستی مفصلهای موجود انجام دهید.OTDR می تواند مفصل ها را بعد از اجرا ببیند و درستی عملکرد آن را تایید نماید. آن همچنین میتواند مسائل ناشی از نصب نادرست کابل ها را پیدا نماید. اگر شما بعد از قطع شدن کابل می خواهید اقدام به ترمیم کنید، تست OTDR به شما کمک می کند که محل قطع شدگی کابل را پیدا کنید و همچنین کیفیت نصب مفصل بر روی کابل را نیز تایید نمایید. در کابل فیبر نوری سینگل مود که از اتصال کانکتور آنها اطمینانی نیست، OTDR براحتی می تواند اتصالات بد را تشخیص دهد.

یکی از تولید کنندگان OTDR در یکی از کلاسهای فیبر به ما گفت برای توجیه قیمت یک OTDR شما می توانید به سادگی آنرا برای تست متراژ کابل روی قرقره استفاده کنید تا مطمئن شوید طول آن برابر همان میزان پولی است که بابت آن پرداخت کرده اید. کل کلاس خندید و استاد اشاره کرد که البته تولید کنندگان کابل باید روی روکش کابل طول آنرا مارک کنند و یک محاسبه ساده با یک ماشین حساب دو دلاری هم میتوان این کار را انجام داد.

از آنجایی که OTDRها بسیار گران قیمت هستند و فقط استفاده های خاص دارند لذا تصمیم گیری برای خرید آنها باید با دقت باشد. برای همین بیشتر این تجهیزات توسط شرکتها برای مدت چند روز یا هفته که شما به آن نیاز دارید اجاره داده میشوند. اگر چنانچه شما با عملکرد آنها آشنا نباشید نمیتوانید نتیجه درستی از تست های OTDR خود بدست بیاورید و بهتر است که یک متخصص را برای اینکار استخدام کنید تا این تست ها را برای شما انجام دهد .

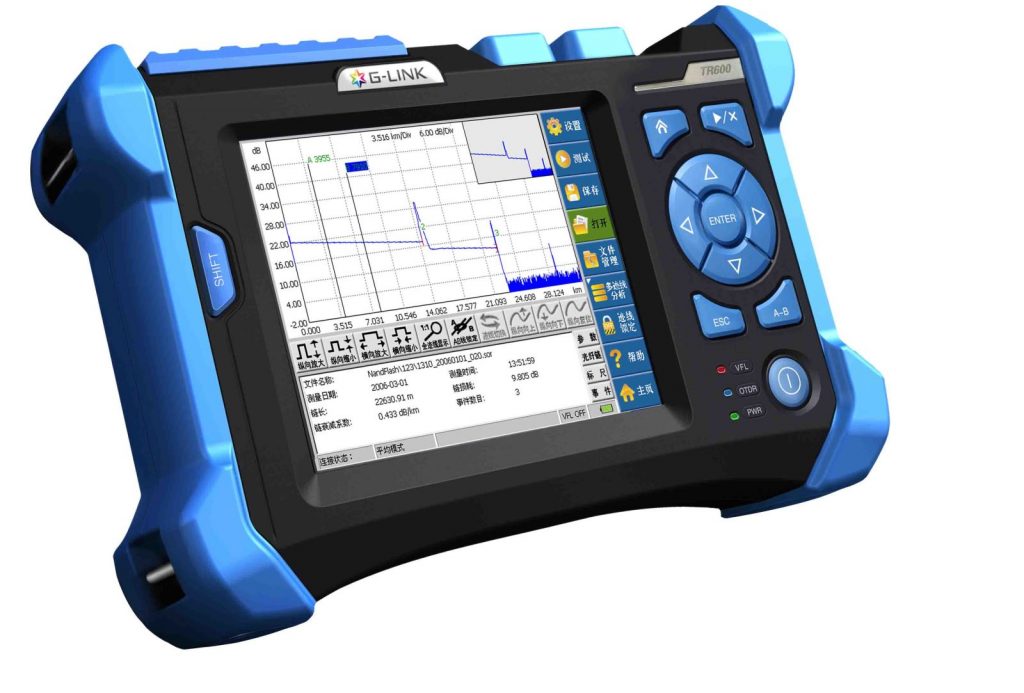

این دستگاه یک سری پالس های نوری را به داخل شبکه فیبری تزریق می نماید و همچنین انتهای شبکه فیبر نوری را از طریق شکست نوری تشخیص می دهد. این دستگاه از این طریق می تواند امپدانس کابل در حال تست را اندازه گیری نماید ، توان پالس های بازگشتی محاسبه می شوند و جمع می شوند و به صورت بازه ای از زمان در طول فیبر نوری برای ما به صورت نمودار ترسیم می شوند .

از طریق یک دستگاه OTDR می شود طول و تضعیف یک فیبر نوری (شامل تکه های فیوژن شده و سر کابل ها )را محاسبه کرد. از طریق یک دستگاه OTDR می شود ایرادات ، از قبیل پارگی ها ، و تلفات توان فیبر را دید و محل آن را مشخص کرد .

مشخصه ها و نمودارهای مسیر فیبر نوری نصب شده ذخیره می شوند تا در آینده اگر دچار مشکل گردید بتوان از آن استفاده نمود. در صورت ایراد ، سیستم فیبر نوری تعمیر و بازیابی آن از هزینه بالایی برخوردار خواهد بود .



در صورتی که در سیستم های نصب شده ایرادی بوجود بیاید ، نمودارهای ذخیره شده OTDR بسیار مفید خواهند بود تا متخصص متوجه شود که تغییرات در چه نقطه ای اتفاق افتاده است. استفاده از OTDR برای یافتن ایرادات نیاز به یک اپراتور خبره دارد تا بتواند با تجربه ای که دارد به راحتی ایراد را بیابد

.





OTDR یک سری پالس های نوری را به داخل شبکه فیبری تزریق می نماید و همچنین انتهای شبکه فیبر نوری را از طریق شکست نوری تشخیص می دهد .



این دستگاه از این طریق می تواند امپدانس کابل در حال تست را اندازه گیری نماید ، توان پالس های بازگشتی محاسبه می شوند و جمع می شوند و به صورت بازه ای از زمان در طول فیبر نوری برای ما به صورت نمودار ترسیم می شوند .



از طریق یک دستگاه OTDR می شود طول و تضعیف یک فیبر نوری (شامل تکه های فیوژن شده و سر کابل ها )را محاسبه کرد .



از طریق یک دستگاه OTDR می شود ایرادات ، از قبیل پارگی ها ، و تلفات توان فیبر را دید و محل آن را مشخص کرد .



به منظور راه اندازی سیستم های فیبر نوری دستگاه های OTDR همراه با نمایشگرهای گرافیکی ،نقش مهمی را برای متخصصان نصاب ایفا می کنند و توانایی های بی نظیری را در اختیار آنها قرار می دهند ، پس اصل اول آموزش OTDR به متخصصان و منتننس سیستم فیبر نوری است .



مشخصه ها و نمودارهای مسیر فیبر نوری نصب شده ذخیره می شوند تا در آینده اگر دچار مشکل گردید بتوان از آن استفاده نمود. در صورت ایراد ، سیستم فیبر نوری تعمیر و بازیابی آن از هزینه بالایی برخوردار خواهد بود .

در صورتی که در سیستم های نصب شده ایرادی بوجود بیاید ، نمودارهای ذخیره شده OTDR بسیار مفید خواهند بود تا متخصص متوجه شود که تغییرات در چه نقطه ای اتفاق افتاده است. استفاده از OTDR برای یافتن ایرادات نیاز به یک اپراتور خبره دارد تا بتواند با تجربه ای که دارد به راحتی ایراد را بیابد . این موضوع وقتی صادق است که با فواصل زیاد کار داشته باشیم ،یا از تکه ها نزدیک به هم و کانکتورها و پل ها استفاده شده باشد.







OTDR با انواع مختلفی از فیبر ها و انواع مختلفی از طول موج ها کار می کند. به صورت کلی تست OTDR در طول موج های بیشتر از 1550 nm و 1310 nm کار می کند .

رنج فعالیت نوری یک OTDR به یک پالس نوری خلاصه می شود ، پهنای باند پالس نوری ،حساسیت ورود،و زمان تجمع سیگنال برای بهتر شدن رنج اندازه گیری با هم ترکیب می شوند و عرض پالس ها و زمان تجمع ، توسط استفاده کننده قابل تنظیم است ، و در صورت نیاز قابل کم و زیاد شدن می باشد .



یک پالس لیزر طولانی تر رنج فعالیت و اندازه گیری تضعیف واضح تری در فاصله بیشتری را فراهم می آورد. برای مثال ، استفاده از یک طول پالس طولانی، محاسبهء تضعیف در یک فاصله طولانی تا 100 کیلومتر را ممکن می سازد ، اما در این مورد یک رخداد نوری می تواند در فاصلهء 1 کیلومتری اتفاق بیفتد. این موضوع برای بهینه سازی یک لینک بسیار مفید است ، اما وقتی سعی می کند تا خطاها را بیابد استفاده کمتری خواهد داشت. یک طول موج کوتاه وضوح فاصله را بهبود خواهد بخشید . طول قابل اندازه گیری از یک رخداد نوری به "زاویه بی روح"dead zone نام دارد.









زاویه بی روح یک OTDR یک موضوع جالب برای استفاده کننده ها است. زاویه بی روح به 2 بخش تقسیم می شود.



1- "رخداد زاویه بی روح" بازتابی است از یک رخداد یا گسستگی نوری است . در این حالت ، زاویه بی روح اندازه گیری شده بستگی دارد به یک ترکیب طول موج و مقدار بازتاب .



2- یک "تضعیف زاویه بی روح" به یک رخداد غیر بازتابی وابسته است . در این موقعیت، زاویه بی روح اندازه گیری شده به یک ترکیب از طول پالس بسته است.



تجمع یک موج زمانی ، حساسیت OTDR بوسیله متوسط سازی دریافت است . حساسیت با مجذور تجمع زمانی افزایش می یابد . بنابراین اگر زمان تجمع 16 برابر شود، حساسیت 4 برابر خواهد شد . این موضوع حساسیت را، با زمان های تجمع از چند ثانیه به چند دقیقه محدود می کند .



زمانی که از یک OTDR برای اندازه گیری چندین فیبر استفاده می شود، نمودار خروجی ممکن است جای ایراد صحت و سلامت فیبر را نشان بدهد . علت این است که چند فیبر کنار هم ضریب پراکندگی های کل دارند ، بنابراین فیبر شماره 2 نور بیشتر نسبت به فیبر شماره یک خواهد داشت ، و OTDR که در سر دیگر قرار دارد حالت غیر طبیعی و لاس بالا را نشان می دهد . فقط در صورتی که 2 تا سیگنال با هم ترکیب شوند اتلاف صحیح محاسبه خواهد شد . به همین خاطر نیاز است که OTDR در هر 2 طرف فیبر قرار بگیرد و به این صورت تلفات پیوند کابل ها و تلفات پشت به پشت دقیقتر اندازه گیری میشوند.



دقت اندازه گیری تئوری یک OTDR بسیار بالاست از آنجا که بر پایه یک نرم افزار و یک پالس ساعت با دقت ذاتی بهتر از 0.01% است .
